Dalam dunia teknik kelistrikan, sistem grounding atau pembumian adalah aspek yang fundamental dan tak terpisahkan dari setiap desain instalasi listrik yang aman dan andal. Grounding bukan hanya sekadar prosedur teknis, melainkan juga sebuah prinsip keselamatan yang menjaga kestabilan sistem serta melindungi manusia dan peralatan dari gangguan listrik.

Salah satu aspek penting dari sistem ini adalah kemampuannya dalam menanggulangi arus lebih, baik yang dihasilkan dari gangguan internal seperti hubung singkat maupun dari pengaruh eksternal seperti sambaran petir. Dalam artikel ini, kita akan membahas secara mendalam tentang klasifikasi dan metode instalasi grounding, serta bagaimana desain grounding memengaruhi sistem penangkal arus lebih.

Grounding memiliki dua fungsi utama, yaitu fungsi keselamatan dan fungsi teknis. Fungsi keselamatan dimaksudkan untuk melindungi manusia dari kejutan listrik yang dapat mengancam jiwa, sedangkan fungsi teknis dimaksudkan untuk memberikan referensi tegangan nol (ground reference) bagi sistem kelistrikan agar tetap stabil. Kedua fungsi ini saling melengkapi dan tidak bisa dipisahkan.

Seiring perkembangan teknologi kelistrikan dan tuntutan terhadap sistem yang lebih kompleks serta sensitif terhadap gangguan, maka desain grounding harus disesuaikan dengan kebutuhan dan kondisi lingkungan tempat sistem tersebut diterapkan. Tak hanya mempertimbangkan efektivitas aliran arus gangguan ke tanah, namun juga bagaimana mendesain sistem tersebut agar tahan terhadap korosi, mudah diuji, dan mampu bekerja dalam jangka panjang dengan perawatan minimal.

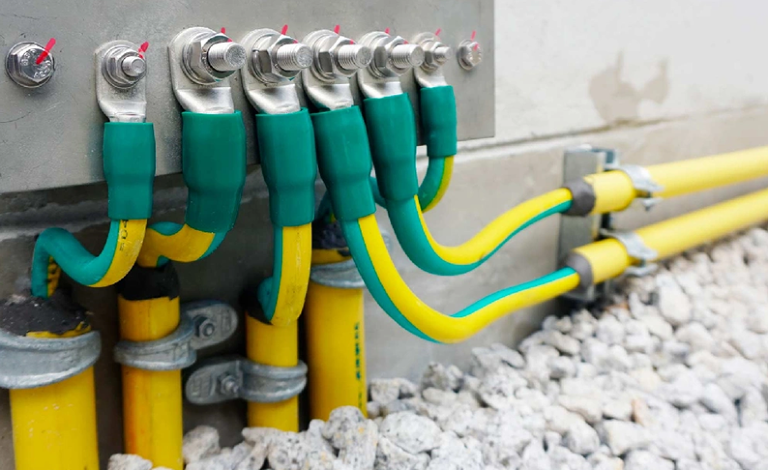

Klasifikasi dan Metode Instalasi Grounding

Setiap jenis instalasi listrik memerlukan metode grounding yang berbeda, tergantung pada kondisi lingkungan, ukuran sistem, dan tujuan dari sistem grounding tersebut. Secara umum, metode grounding dapat diklasifikasikan ke dalam beberapa jenis berikut:

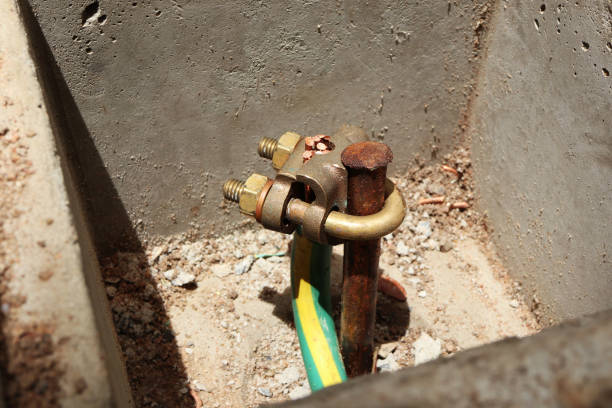

1. Ground Rod (Batang Grounding Vertikal)

Ground rod merupakan metode yang paling umum dan banyak digunakan pada instalasi kecil hingga menengah. Sistem ini menggunakan batang logam, biasanya tembaga atau baja berlapis tembaga, yang ditanam secara vertikal ke dalam tanah. Panjang batang biasanya berkisar antara 2 hingga 3 meter dan bisa diperpanjang dengan penyambungan ulir atau sistem coupling.

Efektivitas dari metode ini sangat tergantung pada resistivitas tanah. Pada daerah dengan resistivitas tinggi seperti daerah berbatu atau kering, metode ini kurang efektif dan memerlukan beberapa batang yang dipasang paralel dan terhubung untuk menurunkan resistansi sistem secara keseluruhan. Dalam penerapannya, lokasi penanaman ground rod harus jauh dari struktur logam atau sistem pipa bawah tanah agar tidak terjadi korosi galvanik.

2. Ground Grid atau Mesh Grounding

Metode ini digunakan pada area yang luas seperti gardu induk, instalasi industri besar, atau fasilitas pembangkit. Ground grid adalah jaring konduktor yang diletakkan di bawah permukaan tanah dan membentuk pola grid (persegi). Konduktor biasanya terbuat dari tembaga atau baja galvanis, tergantung pada tingkat korosi tanah setempat.

Grid grounding memiliki kemampuan distribusi arus gangguan yang sangat baik dan mampu menurunkan tegangan sentuh dan tegangan langkah secara signifikan, sehingga lebih aman bagi personel yang bekerja di area tersebut. Instalasi ground grid memerlukan penggalian dan perencanaan yang matang karena konfigurasinya harus mempertimbangkan posisi peralatan, lintasan kabel, serta zona berisiko tinggi.

3. Ground Ring

Ground ring adalah sistem grounding yang menggunakan konduktor melingkar mengelilingi struktur bangunan dan biasanya dikombinasikan dengan ground rod di beberapa titik. Sistem ini memberikan perlindungan menyeluruh terhadap bangunan dan sangat efektif dalam menanggulangi gangguan dari sambaran petir.

Ground ring banyak digunakan pada gedung-gedung penting seperti pusat data, laboratorium, dan rumah sakit. Selain memberikan jalur arus gangguan yang efisien, sistem ini juga membantu menciptakan zona proteksi elektromagnetik di sekitar bangunan.

4. Chemical Grounding

Chemical grounding digunakan di area dengan resistivitas tanah yang sangat tinggi, di mana metode konvensional tidak memberikan hasil optimal. Pada metode ini, elektroda grounding diisi dengan senyawa kimia konduktif seperti garam khusus atau gel karbon yang mampu menyerap kelembaban dan menurunkan resistansi tanah di sekitarnya.

Sistem ini sangat efektif namun membutuhkan pemeliharaan berkala untuk mengisi ulang bahan kimia tersebut. Perlu diperhatikan pula dampak lingkungan dari bahan kimia yang digunakan agar tidak mencemari air tanah atau merusak ekosistem sekitar.

5. Deep Well Grounding (Grounding Sumur Dalam)

Metode ini digunakan ketika resistivitas tanah sangat tinggi dan tidak mungkin mencapai tahanan grounding yang diinginkan dengan metode permukaan. Sistem ini melibatkan pengeboran hingga kedalaman 20 hingga 30 meter untuk mencapai lapisan tanah yang lebih lembab dan konduktif.

Deep well grounding menggunakan elektroda berbentuk batang panjang atau kabel konduktor yang dimasukkan ke dalam sumur tersebut. Sistem ini sangat efektif namun membutuhkan peralatan khusus untuk pengeboran dan instalasi serta memerlukan perawatan berkala untuk memastikan koneksi tetap baik dan tidak mengalami degradasi akibat korosi.

6. Ufer Ground (Concrete-Encased Electrode)

Ufer ground pertama kali diperkenalkan oleh Herbert Ufer dan merupakan sistem grounding yang memanfaatkan konduktivitas beton. Dalam metode ini, batang baja atau kawat konduktor dipasang di dalam fondasi beton bangunan saat konstruksi. Beton memiliki kelembaban dan konduktivitas yang cukup baik serta memberikan proteksi mekanik terhadap korosi. Ufer ground sangat cocok untuk bangunan baru dan memberikan nilai tahanan yang rendah serta tahan lama tanpa perawatan khusus. Metode ini sangat direkomendasikan pada bangunan modern karena ekonomis dan efektif.

Pengujian dan Pemantauan Sistem Grounding

Setelah sistem grounding terpasang, langkah penting berikutnya adalah pengujian dan pemantauan secara berkala. Pengujian ini bertujuan untuk memastikan bahwa sistem grounding memiliki tahanan yang sesuai standar dan mampu mengalirkan arus gangguan ke tanah secara efektif. Terdapat beberapa metode pengujian yang umum digunakan di lapangan:

• Metode Fall-of-Potential: Menggunakan tiga elektroda untuk mengukur tahanan grounding dengan metode tegangan dan arus.

• Metode Clamp-On (Stakeless Testing): Menggunakan alat penjepit (clamp) untuk mengukur tahanan tanpa mencabut sistem atau menanam elektroda tambahan.

• Metode Wenner atau 4-Point: Digunakan untuk mengukur resistivitas tanah dalam skala luas, sangat penting dalam tahap perencanaan desain grounding.

Standar internasional seperti IEEE Std 80, IEC 60364, dan SNI menyarankan agar tahanan grounding berada di bawah 5 ohm untuk instalasi umum dan di bawah 1 ohm untuk sistem kritikal seperti pusat data, rumah sakit, atau sistem SCADA. Nilai lebih rendah dibutuhkan untuk proteksi sambaran petir, biasanya disarankan di bawah 0.5 ohm.

Pengaruh Desain Grounding terhadap Sistem Penangkal Arus Lebih

Desain grounding yang buruk dapat menyebabkan kegagalan sistem penangkal arus lebih. Ketika terjadi arus gangguan seperti sambaran petir atau short circuit, arus tersebut seharusnya segera diarahkan ke tanah dengan resistansi serendah mungkin agar tidak menyebar ke peralatan atau struktur lainnya. Tanpa grounding yang efektif, lonjakan tegangan ini dapat merusak transformator, panel kontrol, hingga perangkat komunikasi.

Desain yang baik memperhitungkan seluruh lintasan arus gangguan, mulai dari titik masuk (misalnya, penangkal petir), jalur konduktor, titik sambung, hingga ke elektroda tanah. Jalur ini harus memiliki impedansi yang rendah dan tahan korosi. Posisi dan bentuk elektroda juga memengaruhi distribusi tegangan di permukaan tanah. Ketidakseimbangan distribusi ini dapat menyebabkan tegangan sentuh dan tegangan langkah yang berbahaya.

Selain itu, sistem grounding yang buruk dapat menyebabkan malfungsi proteksi sistem. Misalnya, relai arus lebih atau breaker mungkin tidak bekerja optimal karena gangguan tidak mengalir sempurna ke tanah. Dalam sistem yang kompleks seperti smart grid, grounding juga harus mempertimbangkan interferensi elektromagnetik dan kestabilan sinyal komunikasi data.

Perlindungan Optimal Melalui Desain Grounding

Sistem grounding bukan hanya kebutuhan teknis, tetapi merupakan fondasi utama dari keselamatan dan keandalan sistem kelistrikan. Pemilihan metode grounding harus disesuaikan dengan kondisi lapangan dan tujuan perlindungan. Desain yang baik harus mempertimbangkan berbagai aspek mulai dari jenis elektroda, resistivitas tanah, jalur konduksi, dan proteksi terhadap korosi.

Metode seperti ground rod, mesh, chemical, ufer, hingga deep well grounding memiliki keunggulan dan tantangan masing-masing. Pengujian dan perawatan sistem grounding secara rutin menjadi kunci agar sistem penangkal arus lebih dapat bekerja optimal dan mencegah bahaya listrik.

Dengan pendekatan yang cermat dan berbasis standar teknis yang tepat, para engineer dapat memastikan sistem grounding tidak hanya memenuhi persyaratan teknis, tetapi juga menciptakan lingkungan kerja dan operasional yang aman serta andal untuk jangka panjang.
