Kontaktor adalah perangkat elektrik yang digunakan untuk menghubungkan dan memutuskan aliran listrik dalam sirkuit. Meskipun secara fisik terlihat sederhana, fungsi kontaktor sangat esensial untuk memastikan sistem kelistrikan berjalan dengan lancar, aman, dan sesuai dengan desain yang diinginkan.

Dalam dunia kelistrikan, sebuah sistem yang baik tidak hanya bergantung pada sumber daya listrik yang kuat, tetapi juga pada komponen-komponen pengendali yang memastikan aliran listrik dapat dikendalikan dengan presisi—dan salah satu komponen pengendali tersebut adalah kontaktor.

Secara mendasar, kontaktor bekerja dengan cara membuka dan menutup sirkuit listrik, yang memungkinkan perangkat-perangkat listrik untuk aktif atau mati dengan cara yang mudah dan aman. Berbeda dengan saklar manual yang memerlukan intervensi fisik, kontaktor dapat mengendalikan arus dengan otomatisasi yang lebih tepat dan responsif, memberikan kemudahan dalam pengendalian sistem, serta proteksi terhadap perangkat-perangkat yang lebih besar.

Kontaktor tidak hanya digunakan untuk menghubungkan aliran listrik ke perangkat-perangkat sederhana, tetapi juga menjadi bagian tak terpisahkan dari pengoperasian motor, sistem penerangan, pemanas, dan berbagai sistem lainnya yang memerlukan kontrol daya secara teratur. Dengan kata lain, jika sistem kelistrikan ibarat tubuh, maka kontaktor adalah saraf penghubung yang mengontrol sinyal untuk memastikan segala sesuatunya berjalan sesuai dengan tujuan yang telah ditetapkan.

Jenis-jenis Kontaktor dan Pengaplikasiannya

Setelah memahami dasar dari cara kerja kontaktor, penting untuk mengetahui berbagai jenis kontaktor yang ada dan aplikasinya dalam berbagai sistem kelistrikan. Berikut adalah beberapa jenis kontaktor yang sering digunakan di industri dan dunia komersial:

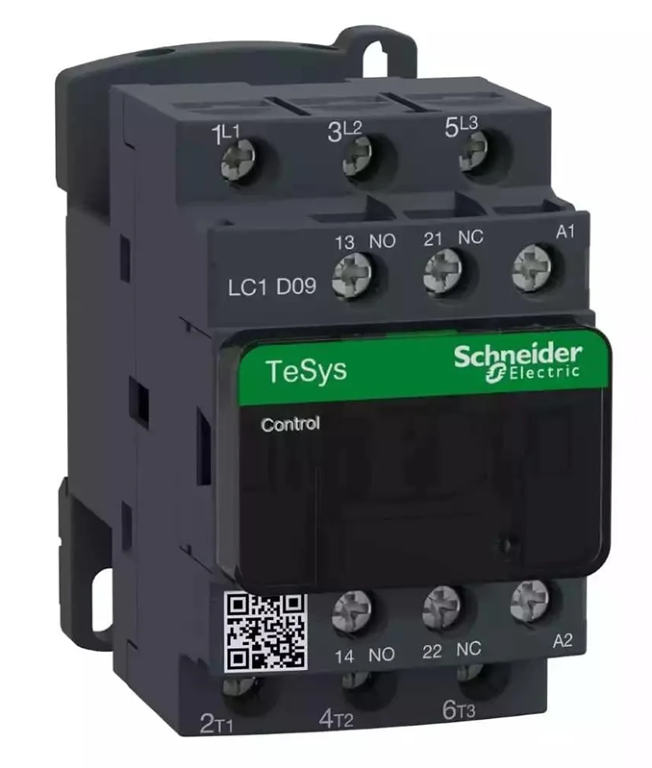

1. Magnetic Contactor

Magnetic contactor adalah jenis kontaktor yang paling banyak digunakan dalam industri. Kontaktor ini bekerja dengan menggunakan prinsip elektromagnetik, di mana ketika arus dialirkan ke kumparan atau koil, medan magnet yang dihasilkan akan menarik armature dan menutup kontak utama. Hal ini memungkinkan arus mengalir menuju beban atau perangkat yang dikendalikan. Magnetic contactor dapat digunakan pada sistem kelistrikan AC dan DC.

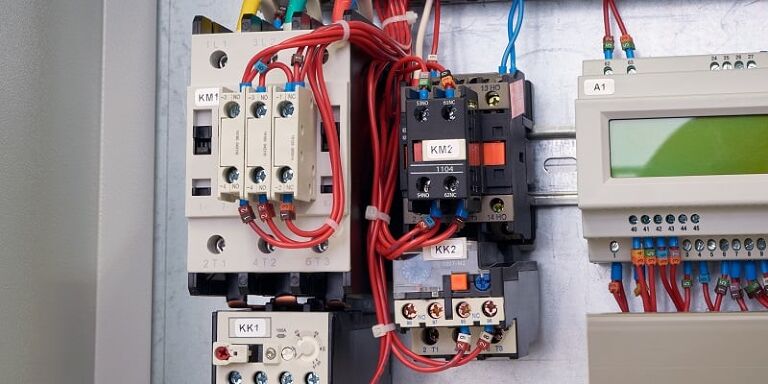

Dalam aplikasi industri, kontaktor ini sering digunakan untuk motor starter, baik dalam sistem Direct-On-Line (DOL) maupun Star-Delta. Selain itu, magnetic contactor juga banyak ditemukan pada panel distribusi daya, pemanas industri, dan sistem HVAC (Heating, Ventilation, and Air Conditioning). Karena kecepatan switching yang sangat tinggi, magnetic contactor memungkinkan kontrol yang tepat waktu dan aman pada berbagai beban, baik untuk pemanasan atau pendinginan.

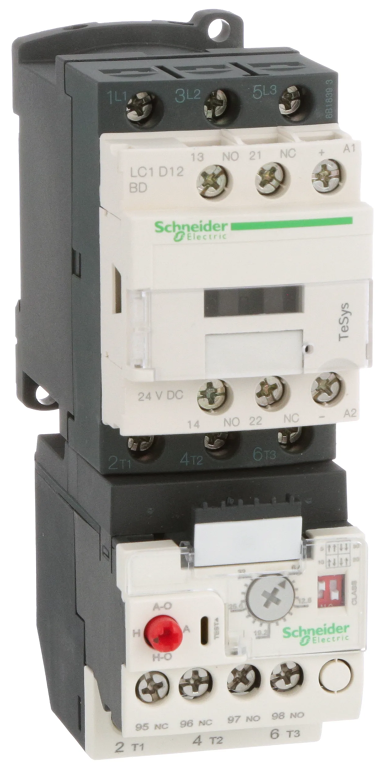

2. Thermal Overload Contactor

Salah satu risiko terbesar pada motor listrik adalah overloading atau beban berlebih yang dapat menyebabkan motor terbakar atau rusak. Untuk itu, thermal overload contactor hadir sebagai solusi untuk melindungi motor dari kerusakan akibat arus berlebih.

Kombinasi antara thermal overload relay dan magnetic contactor membentuk sistem motor starter yang efisien. Cara kerjanya sederhana: thermal overload relay akan mendeteksi kenaikan suhu yang diakibatkan oleh arus berlebih yang mengalir melalui motor.

Ketika suhu motor mencapai batas tertentu, relay ini akan memutuskan sirkuit secara otomatis, mencegah motor mengalami kerusakan lebih lanjut. Sistem ini sangat umum digunakan dalam aplikasi seperti pompa industri, blower, kompresor, conveyor, dan berbagai aplikasi lainnya yang mengandalkan motor listrik untuk pengoperasian. Thermal overload contactor memberikan proteksi yang efektif untuk memastikan umur panjang peralatan serta keandalan operasional dalam jangka panjang.

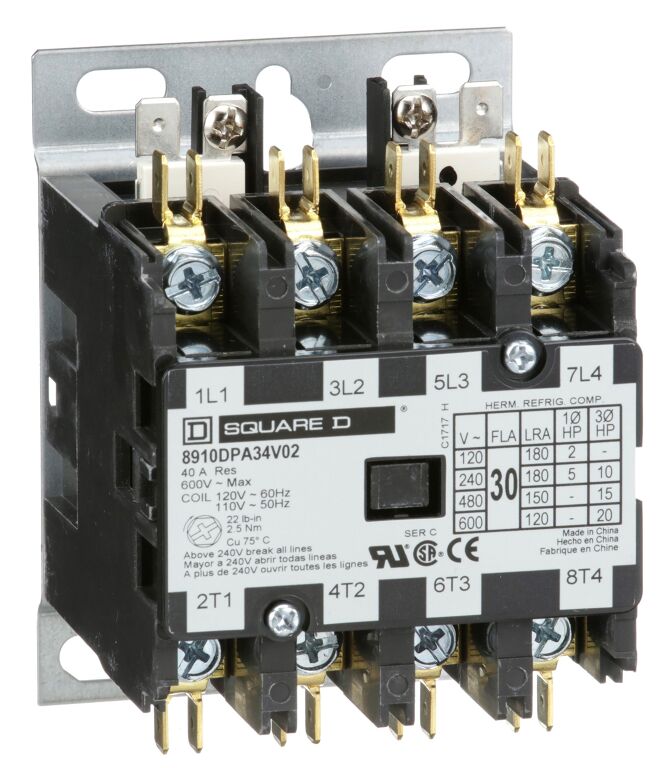

3. Definite Purpose Contactor

Kontaktor dengan aplikasi spesifik, seperti definite purpose contactor, dirancang untuk memenuhi kebutuhan sistem dengan duty cycle yang terbatas. Sebagai contoh, definite purpose contactor digunakan dalam aplikasi seperti sistem HVAC, heat pumps, dan peralatan pendingin industri.

Kontaktor ini memiliki kemampuan untuk menangani arus dalam jumlah kecil hingga menengah dengan efisiensi yang cukup tinggi. Kelebihan dari jenis kontaktor ini adalah biaya yang lebih ekonomis dibandingkan dengan jenis kontaktor lain yang lebih kompleks.

Meskipun harganya terjangkau, definite purpose contactor tetap menawarkan ketahanan dan kinerja yang optimal dalam kondisi kerja yang lebih sederhana. Hal ini menjadikannya pilihan populer dalam aplikasi komersial dan industri yang tidak memerlukan switching dengan frekuensi tinggi.

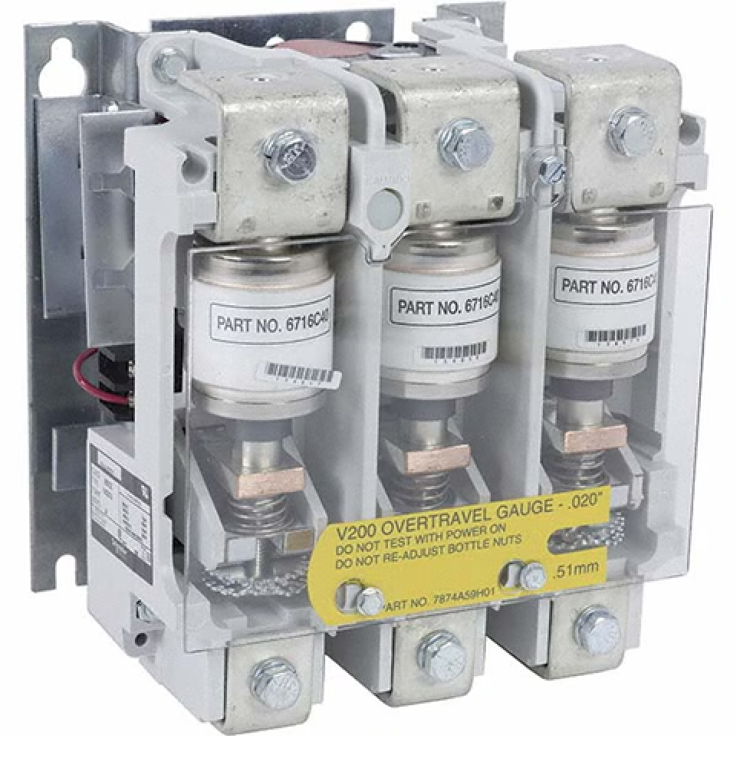

4. Vacuum Contactor

Pada sistem kelistrikan tegangan menengah (1kV hingga 15kV), vacuum contactor memainkan peran penting. Jenis kontaktor ini dirancang untuk menangani arus yang lebih besar dan menengah tanpa menghasilkan busur api atau arc flash saat membuka atau menutup sirkuit.

Vacuum contactor menggunakan ruang hampa udara di dalam kontaknya untuk memadamkan busur yang muncul saat switching, sehingga sangat aman digunakan dalam motor besar, transformator daya, kapasitor bank, dan aplikasi lain yang beroperasi pada tegangan menengah. Keunggulan utamanya adalah kemampuannya untuk bertahan lebih lama dibandingkan dengan kontaktor konvensional pada arus tinggi, serta mengurangi risiko kebakaran atau kerusakan sistem.

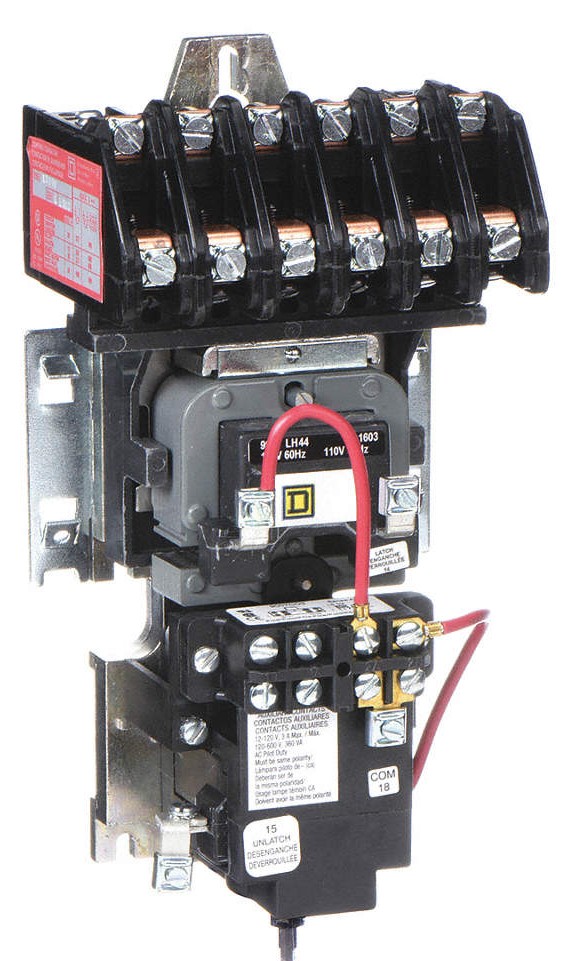

5. Lighting Contactor

Sistem penerangan dalam gedung besar, stadion, atau jalan raya memerlukan kontrol yang efisien untuk menghemat energi dan memastikan keandalan operasional. Lighting contactor hadir untuk memenuhi kebutuhan tersebut.

Dengan kemampuan untuk mengendalikan sejumlah besar titik pencahayaan, lighting contactor memungkinkan pengendalian otomatis dengan timer atau sensor untuk menyalakan dan mematikan sistem pencahayaan sesuai kebutuhan.

Kontaktor ini sangat umum digunakan pada penerangan gedung bertingkat, stadion, bandara, dan penerangan jalan umum (PJU). Penggunaan lighting contactor juga membantu mengurangi pemborosan energi dan memperpanjang umur peralatan pencahayaan, berkat pengendalian yang lebih presisi.

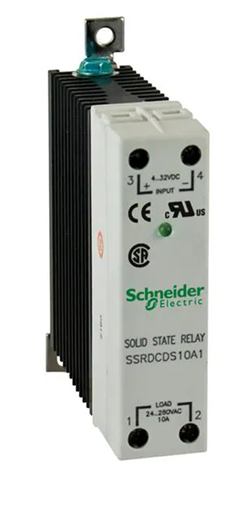

6. Solid State Contactor

Teknologi modern telah melahirkan solid state contactor (SSC), yang menggantikan mekanisme elektromagnetik dengan elemen semikonduktor seperti thyristor atau triac untuk membuka dan menutup sirkuit. Karena tidak ada bagian mekanik yang bergerak, SSC tidak mengalami keausan dan dapat beroperasi dengan sangat cepat.

Solid state contactor memiliki keunggulan dalam aplikasi yang membutuhkan switching yang sangat sering, seperti dalam sistem pemanas industri, oven, dan proses kimia. SSC sangat ideal digunakan pada aplikasi yang mengutamakan keandalan, kecepatan respon, dan ketahanan terhadap getaran atau kondisi lingkungan yang keras. Tanpa komponen mekanik, SSC juga lebih tahan lama dan membutuhkan sedikit perawatan.

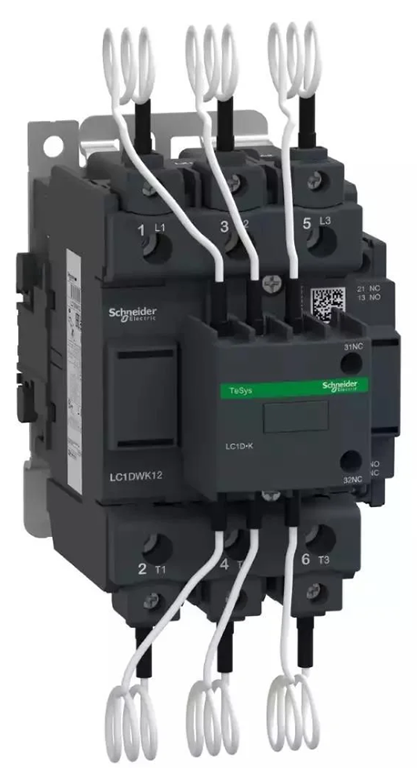

7. Capacitor Switching Contactor

Pada sistem koreksi faktor daya (Power Factor Correction), penggunaan kapasitor untuk memperbaiki faktor daya memerlukan perhatian khusus terhadap fenomena arus inrush yang terjadi saat kapasitor pertama kali dihubungkan ke sistem. Capacitor switching contactor dirancang untuk menangani arus inrush yang tinggi ini dengan menambahkan resistor pembatas untuk mengurangi lonjakan arus yang dapat merusak sistem.

Jenis kontaktor ini sangat berguna pada Power Factor Correction Panel, serta dalam aplikasi industri besar di mana kapasitor digunakan untuk memperbaiki efisiensi energi dan mengurangi beban pada sistem listrik.

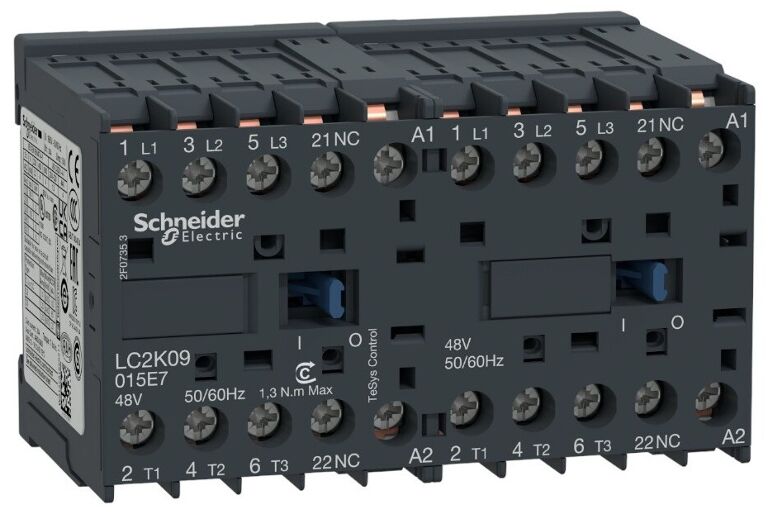

8. Reversing Contactor

Dalam banyak aplikasi industri, seperti hoist, crane, dan konveyor bolak-balik, kemampuan untuk mengubah arah putaran motor sangat penting. Reversing contactor adalah solusi yang memungkinkan pengubahan arah motor dengan cara menukar koneksi fase secara otomatis, memberikan kontrol forward-reverse.

Reversing contactor dilengkapi dengan interlock yang memastikan bahwa kedua kontaktor tidak aktif secara bersamaan, mencegah terjadinya kerusakan atau kegagalan sistem. Ini memastikan operasi yang aman dan andal dalam aplikasi yang memerlukan pergerakan bolak-balik.

9. Latched Contactor

Latched contactor merupakan jenis kontaktor yang dirancang untuk tetap dalam posisi ON atau OFF meskipun suplai daya pada kumparan telah diputus. Sistem mekanik yang ada di dalam kontaktor ini memungkinkan statusnya tetap terkunci tanpa memerlukan aliran arus ke kumparan.

Jenis kontaktor ini sering digunakan dalam sistem emergency, seperti sistem backup daya, di mana komponen harus tetap aktif meskipun tidak ada suplai daya eksternal. Keunggulannya adalah efisiensi energi karena tidak memerlukan arus yang terus-menerus untuk mempertahankan posisi kontak.

10. Mini Contactor

Untuk aplikasi beban ringan dan terbatas ruang, mini contactor menawarkan solusi yang kompak namun efektif. Ukurannya yang kecil dan ringan membuatnya ideal untuk panel kontrol mesin kecil, sistem otomasi rumah, atau peralatan laboratorium. Mini contactor mempertahankan fungsionalitas dasar seperti pengendalian arus dan proteksi, namun dengan desain yang hemat ruang dan biaya lebih rendah.

Menentukan Efisiensi dan Keandalan Sistem

Setiap jenis kontaktor memiliki karakteristik yang disesuaikan dengan kebutuhan sistem kelistrikan yang spesifik. Oleh karena itu, pemilihan jenis kontaktor yang tepat sangat penting untuk memastikan sistem beroperasi dengan efisien, aman, dan tahan lama. Faktor-faktor seperti kapasitas beban, tegangan operasi, frekuensi switching, serta proteksi yang diperlukan harus dipertimbangkan dengan cermat dalam memilih kontaktor untuk aplikasi tertentu.

Kontaktor yang dipilih dengan tepat tidak hanya akan mengurangi risiko kerusakan pada perangkat, tetapi juga meningkatkan efisiensi operasional dan mengurangi biaya pemeliharaan dalam jangka panjang.

Kontaktor adalah komponen yang tidak dapat dipisahkan dari dunia kelistrikan, baik dalam aplikasi industri, komersial, maupun residensial. Dengan berbagai jenis dan aplikasinya, kontaktor memungkinkan kontrol yang lebih tepat, efisien, dan aman atas sistem kelistrikan. Dari pengendalian motor hingga proteksi terhadap overload, keberadaan kontaktor menjadi fondasi yang mendukung kestabilan dan kinerja sistem kelistrikan secara keseluruhan.

Dengan pemahaman yang mendalam tentang jenis-jenis kontaktor dan aplikasinya, seorang engineer dapat merancang dan mengelola sistem kelistrikan yang lebih andal, efektif, dan terjaga keamanannya. Sebagai elemen pengendali daya listrik yang bekerja di balik layar, kontaktor memastikan bahwa setiap perangkat listrik berfungsi optimal sesuai dengan desain yang telah ditentukan.
