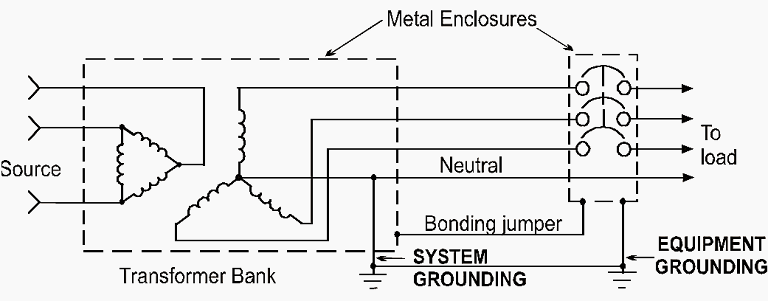

Grounding atau pentanahan memiliki peran vital dalam menjaga keselamatan dan keandalan peralatan listrik. Grounding berfungsi untuk menyediakan jalur resistansi rendah bagi arus gangguan menuju tanah, sehingga dapat melindungi manusia dan peralatan dari potensi bahaya listrik seperti lonjakan tegangan atau petir.

Salah satu parameter penting dalam desain sistem grounding adalah tahanan pentanahan (grounding resistance). Nilai tahanan ini sangat dipengaruhi oleh konduktivitas tanah, yang berbeda-beda tergantung pada jenis, kelembaban, dan kandungan mineral tanah.

Oleh karena itu, analisis grounding resistance pada tanah dengan konduktivitas berbeda menjadi penting untuk menentukan desain sistem grounding yang optimal, terutama pada area industri, bangunan bertingkat, maupun instalasi tenaga listrik.

Konsep Dasar Grounding Resistance

Grounding resistance adalah resistansi total yang dialami arus ketika mengalir dari elektroda pentanahan menuju lapisan tanah sekitarnya. Nilai ini dipengaruhi oleh beberapa faktor utama, di antaranya:

Resistivitas Tanah (ρ)

Resistivitas adalah kebalikan dari konduktivitas. Semakin tinggi resistivitas, semakin besar tahanan pentanahan. Tanah yang lembab dan kaya mineral biasanya memiliki konduktivitas tinggi dan resistivitas rendah.

Ukuran dan Bentuk Elektroda

Elektroda berbentuk batang panjang (rod) atau pelat besar dapat memperluas area kontak dengan tanah, sehingga menurunkan nilai tahanan pentanahan.

Kedalaman dan Lokasi Penanaman Elektroda

Semakin dalam elektroda ditanam, semakin besar peluang mencapai lapisan tanah dengan kelembaban tinggi, yang cenderung memiliki resistivitas lebih rendah.

Kondisi Cuaca dan Musim

Pada musim kemarau, kelembaban tanah berkurang sehingga nilai resistansi meningkat. Sebaliknya, pada musim hujan, tahanan pentanahan bisa turun secara signifikan.

Rumus dasar untuk menghitung tahanan pentanahan elektroda batang tunggal menurut standar IEEE adalah:

R=ρ2πL(ln⁡4Ld-1)


Di mana:

• R = tahanan pentanahan (Ω)
• ρ = resistivitas tanah (Ω·m)
• L = panjang elektroda (m)
• d = diameter elektroda (m)

Analisis Berdasarkan Jenis Tanah dan Konduktivitas

Setiap jenis tanah memiliki karakteristik konduktivitas listrik yang berbeda-beda. Berikut analisis umum terhadap beberapa jenis tanah:

Tanah Liat (Clay Soil)

Tanah liat mengandung kadar air tinggi dan mineral logam seperti besi dan magnesium. Nilai resistivitasnya berkisar antara 10–50 Ω·m, sehingga memiliki konduktivitas yang baik. Tanah ini ideal untuk sistem grounding karena menghasilkan nilai tahanan pentanahan rendah.

Tanah Berpasir (Sandy Soil)

Tanah ini memiliki butiran kasar dan kemampuan menahan air yang rendah. Resistivitasnya bisa mencapai 100–1000 Ω·m, tergantung kelembaban. Untuk kondisi kering, dibutuhkan lebih banyak elektroda atau penambahan bahan kimia konduktif agar tahanan pentanahan memenuhi standar (<5 Ω).

Tanah Berbatu (Rocky Soil)

Jenis tanah ini memiliki resistivitas tinggi (>1000 Ω·m) karena minim kelembaban dan mineral konduktif. Sistem grounding di area berbatu biasanya menggunakan metode chemical grounding, di mana tanah di sekitar elektroda diganti dengan campuran bentonit atau garam konduktif.

Tanah Humus dan Gambut (Peat Soil)

Walaupun lembab, tanah gambut mengandung bahan organik tinggi yang justru menurunkan konduktivitas listrik. Nilai resistivitasnya berada pada kisaran 50–300 Ω·m.

Tanah Campuran atau Layered Soil

Pada lokasi dengan lapisan tanah berbeda-beda, nilai tahanan pentanahan harus dianalisis secara bertingkat menggunakan model dua lapisan (two-layer model) untuk mendapatkan hasil yang akurat.

Metode Pengukuran Grounding Resistance

Untuk memastikan nilai tahanan pentanahan sesuai standar (umumnya di bawah 5 Ω untuk sistem tenaga listrik industri), dilakukan pengukuran dengan alat Earth Tester atau Megger Ground Resistance Tester menggunakan metode Fall-of-Potential (3-Point Method).

Langkah-langkahnya meliputi:

• Menanam elektroda uji di tanah.
• Menempatkan dua elektroda bantu (P dan C) dalam garis lurus sejauh beberapa meter dari elektroda utama.
• Mengukur tegangan dan arus untuk menghitung nilai tahanan berdasarkan hukum Ohm (R = V/I).

Strategi Optimasi Grounding

Untuk menurunkan nilai grounding resistance pada tanah dengan konduktivitas rendah, dapat dilakukan beberapa metode, antara lain:

• Menambah panjang atau jumlah elektroda grounding.
• Menggunakan bahan kimia konduktif (ground enhancing compound) seperti bentonit, arang, dan garam.
• Menanam elektroda di lapisan tanah lembab yang lebih dalam.
• Menggabungkan beberapa sistem grounding (interconnected grounding).

Kesimpulan

Analisis grounding resistance pada tanah dengan konduktivitas berbeda sangat penting dalam perancangan sistem pentanahan yang aman dan efisien. Nilai tahanan pentanahan yang terlalu tinggi dapat menyebabkan sistem proteksi gagal berfungsi saat terjadi gangguan listrik atau sambaran petir.

Dengan memahami karakteristik konduktivitas tanah, memilih bahan elektroda yang tepat, dan menerapkan metode pengukuran serta optimasi yang sesuai, keandalan sistem grounding dapat ditingkatkan secara signifikan.

Sistem grounding yang baik bukan hanya memenuhi standar keselamatan, tetapi juga menjadi fondasi penting dalam menjaga keandalan listrik dan proyeksi listrik di berbagai instalasi industri maupun gedung komersial.
