Efisiensi menjadi faktor utama yang menentukan kinerja dan keandalan suatu jaringan. Salah satu elemen penting yang sering diabaikan namun memiliki dampak signifikan terhadap efisiensi sistem adalah daya reaktif.

Daya reaktif tidak menghasilkan kerja nyata, tetapi tetap diperlukan untuk membentuk medan magnet pada peralatan induktif seperti motor, transformator, dan generator. Namun, keberadaan daya reaktif yang berlebihan dapat menurunkan efisiensi sistem karena menyebabkan peningkatan arus total, rugi-rugi daya, serta penurunan faktor daya (power factor).

Artikel ini membahas bagaimana daya reaktif memengaruhi efisiensi sistem tenaga listrik, serta upaya kompensasi yang dapat dilakukan untuk meningkatkan kinerja sistem secara keseluruhan.

Konsep Dasar Daya Reaktif

Dalam sistem AC, total daya listrik terdiri dari tiga komponen utama:

• Daya Aktif (P) – daya nyata yang digunakan untuk melakukan kerja, satuannya watt (W).
• Daya Reaktif (Q) – daya yang diperlukan untuk membangkitkan medan magnet, satuannya volt-ampere reaktif (VAR).
• Daya Semu (S) – hasil kombinasi antara daya aktif dan reaktif, satuannya volt-ampere (VA).

Hubungan ketiganya dinyatakan melalui persamaan:

S2=P2+Q2


Besarnya daya reaktif berbanding lurus dengan sudut fasa (φ) antara arus dan tegangan. Semakin besar sudut fasa, semakin rendah faktor daya (cos φ), yang berarti semakin tidak efisien sistem tersebut.

Dampak Daya Reaktif terhadap Efisiensi Sistem

1. Peningkatan Arus dan Rugi-Rugi Daya

Ketika daya reaktif meningkat, arus total pada sistem juga meningkat. Arus yang lebih besar akan memperbesar rugi-rugi daya pada konduktor (karena rugi tembaga ∝ I²R). Akibatnya, sebagian energi terbuang sebagai panas, menurunkan efisiensi transmisi maupun distribusi.

2. Penurunan Kapasitas Sistem

Generator, transformator, dan jaringan transmisi memiliki kapasitas daya semu (S) tertentu. Jika daya reaktif meningkat, porsi daya aktif (P) yang dapat disuplai berkurang, meskipun total kapasitas sistem tetap. Artinya, sistem bekerja tidak optimal.

Sebagai contoh, pada sistem dengan faktor daya 0,7, hanya 70% kapasitas yang digunakan untuk kerja nyata, sementara 30% lainnya terserap oleh daya reaktif.

3. Tegangan Drop di Jaringan

Daya reaktif berlebih juga menyebabkan penurunan tegangan (voltage drop) pada penghantar. Hal ini dapat mengganggu stabilitas tegangan dan menurunkan performa peralatan listrik, terutama motor induksi yang sensitif terhadap perubahan tegangan.

4. Biaya Operasional Meningkat

PLN dan perusahaan penyedia listrik biasanya memberikan penalti faktor daya bagi pelanggan industri yang memiliki faktor daya di bawah 0,85. Artinya, konsumsi daya reaktif yang tinggi secara langsung menambah biaya listrik bulanan.

Analisis Faktor Daya dan Efisiensi

Efisiensi sistem tenaga listrik sangat bergantung pada faktor daya (power factor), yaitu perbandingan antara daya aktif terhadap daya semu:

Faktor Daya=PS=cos⁡φ


Semakin mendekati 1, semakin efisien sistem tersebut.
Sebagai ilustrasi:

Faktor Daya	Efisiensi Energi (%)	Dampak Terhadap Sistem
1,0	100	Efisiensi maksimum, rugi daya minimal
0,9	90	Masih efisien, sedikit rugi reaktif
0,8	80	Rugi energi meningkat signifikan
0,7	70	Pemborosan energi tinggi, beban sistem meningkat

Dari tabel tersebut terlihat bahwa menurunkan daya reaktif berarti meningkatkan faktor daya dan efisiensi sistem.

Kompensasi Daya Reaktif

Untuk mengurangi dampak negatif daya reaktif, dilakukan kompensasi daya reaktif menggunakan beberapa metode:

1. Kapasitor Bank

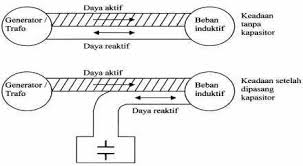

Pemasangan kapasitor bank merupakan solusi paling umum. Kapasitor menghasilkan daya reaktif kapasitif yang menyeimbangkan daya reaktif induktif dari beban, sehingga faktor daya meningkat.
Kapasitor dapat dipasang secara individual (pada beban tertentu) atau terpusat (pada panel distribusi utama).

2. Synchronous Condenser

Mesin sinkron yang dioperasikan tanpa beban mekanis dapat digunakan untuk mengatur daya reaktif sistem secara dinamis, cocok untuk instalasi besar seperti gardu induk.

3. Static VAR Compensator (SVC)

Sistem elektronik berbasis thyristor ini mampu menyesuaikan kompensasi reaktif secara cepat dan otomatis. Banyak digunakan pada jaringan tegangan tinggi dan sistem industri besar.

4. Penggunaan Motor Efisiensi Tinggi

Motor dengan desain efisiensi tinggi memiliki kebutuhan daya magnetisasi lebih rendah, sehingga dapat mengurangi beban reaktif pada sistem.

Studi Kasus Sederhana

Pada suatu industri dengan beban total 500 kW dan faktor daya 0,75:

Q=P×tan⁡φ=500×tan⁡(41,4°)=441 kVAR


Setelah dipasang kapasitor 300 kVAR, faktor daya meningkat menjadi 0,93, dan daya reaktif turun menjadi sekitar 186 kVAR.
Hasilnya, arus sistem berkurang sekitar 20%, rugi daya turun, dan efisiensi sistem meningkat secara nyata.

Kesimpulan

Daya reaktif merupakan komponen penting dalam sistem tenaga listrik yang berpengaruh langsung terhadap efisiensi, kapasitas, dan stabilitas sistem. Jika tidak dikendalikan, daya reaktif yang tinggi akan meningkatkan rugi energi, memperbesar arus, dan menurunkan faktor daya.

Melalui kompensasi daya reaktif menggunakan kapasitor bank, synchronous condenser, atau perangkat elektronik canggih, efisiensi sistem dapat ditingkatkan hingga mencapai kondisi optimal. Selain meningkatkan kinerja teknis, langkah ini juga berdampak positif secara ekonomi karena menurunkan biaya listrik dan memperpanjang umur peralatan.

Dengan manajemen daya reaktif yang baik, sistem tenaga listrik dapat beroperasi lebih efisien, andal, dan berkelanjutan, mendukung upaya efisiensi energi nasional secara keseluruhan.
