Ketika belajar instalasi listrik dan sistem tenaga, kita sering menemukan istilah kapasitor bank, kVAR, dan µF. Ketiga istilah tersebut saling berhubungan, tetapi sebenarnya menunjukkan besaran yang berbeda.

Hal ini sering membingungkan siswa maupun teknisi pemula.

Misalnya muncul pertanyaan:

“Kalau kapasitor 8 µF, berapa kVAR yang dihasilkan?”

Jawabannya tidak bisa ditentukan hanya dari angka 8 µF.

Mengapa?

Karena daya reaktif kapasitor juga bergantung pada tegangan, frekuensi, dan konfigurasi pemasangan kapasitor.

Inilah konsep penting yang perlu dipahami sebelum menghitung kapasitor bank.

Apa Itu Kapasitor Bank?

Kapasitor bank adalah kumpulan kapasitor yang digunakan untuk menghasilkan daya reaktif kapasitif pada sistem listrik.

Salah satu tujuan penggunaannya adalah membantu memperbaiki faktor daya atau cos φ pada beban yang bersifat induktif.

Beban seperti:

• motor induksi;
• transformator;
• kompresor;
• pompa;
• mesin industri;

Kapasitor dapat memberikan kompensasi daya reaktif tersebut.

Dengan kompensasi yang tepat, arus yang ditarik dari sumber dapat berkurang untuk kebutuhan daya aktif yang sama, sehingga rugi-rugi pada penghantar juga dapat berkurang.

Apa Bedanya µF dan kVAR?

Ini adalah konsep yang sangat penting.

µF (mikrofarad) merupakan satuan kapasitansi.

Sedangkan:

kVAR merupakan satuan daya reaktif.

Jadi keduanya tidak dapat dianggap sama.

Kapasitor 8 µF tidak otomatis berarti kapasitor 8 kVAR.

Nilai kVAR harus dihitung berdasarkan kondisi kerja kapasitor.

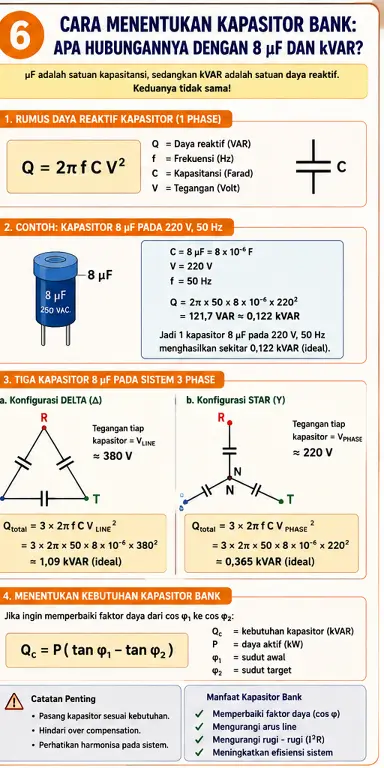

Rumus Daya Reaktif Kapasitor

Untuk kapasitor satu fase, daya reaktif secara ideal dapat dihitung dengan:

Q = 2πfCV²

Keterangan:

Q = daya reaktif dalam VAR;
f = frekuensi dalam Hz;
C = kapasitansi dalam farad;
V = tegangan yang diterapkan pada kapasitor.

Perhatikan bahwa satuan kapasitansi harus diubah dari µF menjadi farad.

Misalnya:

8 µF = 8 × 10⁻⁶ F

Contoh Kapasitor 8 µF pada 220 V, 50 Hz

Misalkan sebuah kapasitor memiliki:

C = 8 µF

V = 220 V

f = 50 Hz

Maka:

Q = 2π × 50 × 8 × 10⁻⁶ × 220²

Hasilnya sekitar:

Q ≈ 121,7 VAR

atau:

Q ≈ 0,122 kVAR

Jadi sebuah kapasitor 8 µF yang bekerja pada 220 V dan 50 Hz secara ideal menghasilkan daya reaktif sekitar 0,122 kVAR.

Perhatikan bahwa hasil tersebut jauh berbeda dari anggapan bahwa 8 µF berarti 8 kVAR.

Bagaimana Jika Kapasitor Dipasang pada Sistem 3 Phase?

Perhitungan menjadi berbeda tergantung konfigurasi kapasitor.

Pada hubungan delta, masing-masing kapasitor menerima tegangan line-to-line.

Jika sistem memiliki tegangan sekitar 380 V, maka tegangan pada masing-masing kapasitor dalam hubungan delta adalah sekitar 380 V.

Untuk tiga kapasitor identik dalam delta:

Qtotal = 3 × 2πfCVL²

Misalnya:

C = 8 µF;
f = 50 Hz;
VL = 380 V.

Maka secara ideal:

Qtotal = 3 × 2π × 50 × 8 × 10⁻⁶ × 380²

Hasilnya sekitar:

Qtotal ≈ 1.09 kVAR

Jadi tiga kapasitor 8 µF yang dirangkai delta pada sekitar 380 V dan 50 Hz menghasilkan sekitar 1,09 kVAR secara ideal.

Bagaimana dengan Hubungan Star?

Jika tiga kapasitor yang sama dipasang dalam hubungan star, masing-masing kapasitor menerima tegangan fase terhadap netral.

Untuk sistem sekitar 380/220 V:

VP ≈ 220 V

Maka:

Qtotal = 3 × 2πfCVP²

Dengan:

C = 8 µF

f = 50 Hz

VP = 220 V

hasilnya sekitar:

Qtotal ≈ 0,365 kVAR

Artinya konfigurasi kapasitor sangat menentukan hasil kVAR.

Inilah mengapa ketika menghitung kapasitor bank, kita tidak cukup hanya mengetahui nilai µF.

Bagaimana Menentukan Kapasitor Bank yang Dibutuhkan?

Jika tujuan kita adalah memperbaiki faktor daya sebuah beban, kapasitas kapasitor dapat dihitung dari kebutuhan kompensasi daya reaktif.

Rumus yang umum digunakan:

Qc = P(tan φ₁ − tan φ₂)

Keterangan:

Qc = kebutuhan kapasitor dalam kVAR;
P = daya aktif dalam kW;
φ₁ = sudut faktor daya sebelum kompensasi;
φ₂ = sudut faktor daya setelah kompensasi.

Misalnya sebuah beban memiliki daya aktif:

P = 100 kW

faktor daya awal:

cos φ₁ = 0,70

dan target:

cos φ₂ = 0,95

Maka kita menentukan nilai tan φ masing-masing, kemudian memasukkannya ke rumus.

Hasil akhirnya memberikan kebutuhan kompensasi kapasitor dalam kVAR.

Setelah nilai kVAR diketahui, barulah kapasitas kapasitor dan konfigurasi bank dapat ditentukan berdasarkan tegangan serta frekuensi sistem.

Mengapa Faktor Daya Perlu Diperbaiki?

Faktor daya rendah menyebabkan arus sistem menjadi lebih besar untuk daya aktif yang sama.

Secara sederhana:

P = V × I × cos φ

Untuk sistem tiga fase:

P = √3 × VL × IL × cos φ

Jika cos φ rendah, arus yang diperlukan untuk menghasilkan daya aktif tertentu menjadi lebih besar.

Arus yang lebih besar dapat meningkatkan rugi-rugi penghantar:

P_loss = I²R

Karena itu kompensasi daya reaktif dapat membantu mengurangi arus pada bagian sistem tertentu apabila diterapkan dengan benar.

Apakah Kapasitor Bank Selalu Menguntungkan?

Tidak selalu.

Kapasitor bank harus dipilih dan dipasang dengan benar.

Kapasitas yang terlalu besar dapat menyebabkan overcompensation dan membuat faktor daya menjadi terlalu kapasitif.

Selain itu, sistem dengan kandungan harmonisa tinggi memerlukan perhatian khusus karena kapasitor dapat berinteraksi dengan impedansi sistem dan berpotensi menimbulkan kondisi resonansi.

Karena itu pemasangan kapasitor bank pada sistem industri sebaiknya didasarkan pada pengukuran dan analisis sistem, bukan hanya perkiraan.

Kesimpulan

Kapasitor 8 µF tidak sama dengan 8 kVAR.

µF merupakan satuan kapasitansi, sedangkan kVAR merupakan satuan daya reaktif. Untuk menentukan berapa kVAR yang dihasilkan kapasitor, kita perlu mengetahui setidaknya nilai kapasitansi, tegangan, frekuensi, dan konfigurasi pemasangan.

Pada 8 µF, 220 V, dan 50 Hz, sebuah kapasitor satu fase menghasilkan sekitar 0,122 kVAR secara ideal. Jika tiga kapasitor 8 µF dipasang dalam konfigurasi delta pada sekitar 380 V dan 50 Hz, totalnya sekitar 1,09 kVAR.

Konsep ini menjadi dasar penting sebelum mempelajari kapasitor bank otomatis, faktor daya, cos φ, daya reaktif, dan kompensasi sistem tenaga listrik.
