Sistem pembumian atau grounding merupakan salah satu komponen penting dalam instalasi listrik. Fungsi utama dari sistem ini adalah untuk menyalurkan arus gangguan, arus bocor, maupun arus akibat sambaran petir langsung ke tanah sehingga tidak membahayakan manusia maupun peralatan listrik. Salah satu bagian utama dari sistem grounding adalah pancang pembumian (ground rod) yang ditanam di dalam tanah.

Agar sistem pembumian bekerja secara efektif, pemasangan pancang pembumian tidak boleh dilakukan secara sembarangan. Salah satu hal yang harus diperhatikan adalah jarak antar pancang pembumian. Jarak ini sangat mempengaruhi nilai tahanan tanah (ground resistance) yang dihasilkan oleh sistem grounding tersebut.

Pengertian Pancang Pembumian

Pancang pembumian adalah batang konduktor logam yang biasanya terbuat dari tembaga atau baja berlapis tembaga yang ditanam ke dalam tanah. Batang ini berfungsi sebagai jalur penghantar arus listrik menuju tanah.

Beberapa jenis bahan yang sering digunakan antara lain:

• Copper rod (batang tembaga)
• Copper bonded rod
• Galvanized steel rod

Panjang pancang pembumian biasanya berkisar antara 1,5 meter hingga 3 meter, tergantung kondisi tanah dan kebutuhan sistem instalasi listrik.

Fungsi Menentukan Jarak Pancang Pembumian

Menentukan jarak antar pancang pembumian sangat penting karena jika jaraknya terlalu dekat, maka daerah penyebaran arus listrik di tanah akan saling bertumpuk (overlap). Hal ini menyebabkan sistem grounding tidak bekerja secara maksimal dan nilai tahanan tanah menjadi lebih besar.

Sebaliknya, jika jarak antar pancang cukup jauh, maka arus listrik dapat menyebar lebih luas di dalam tanah sehingga nilai tahanan pembumian menjadi lebih kecil.

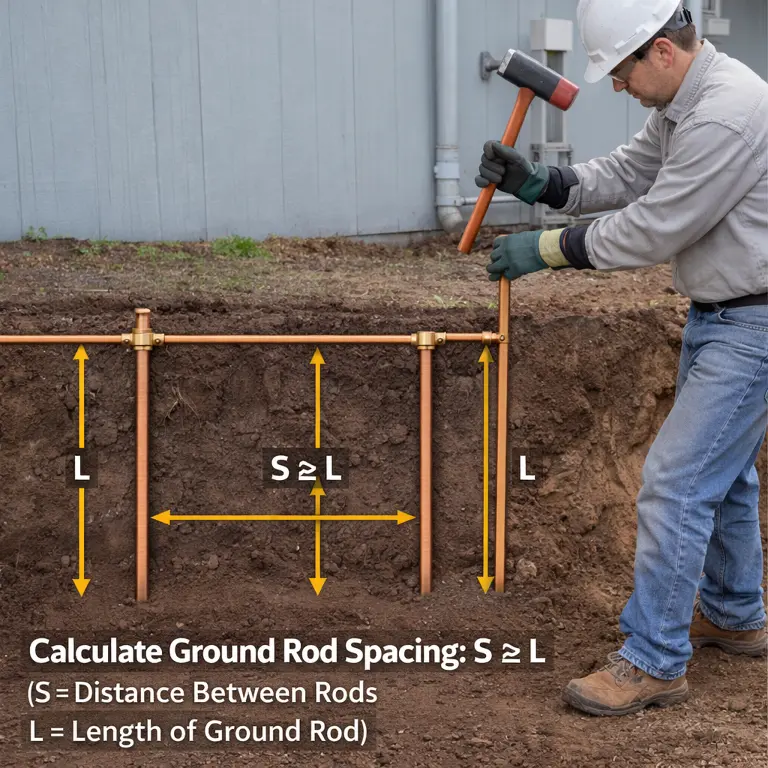

Rumus Menghitung Jarak Pemasangan Pancang Pembumian

Dalam praktik instalasi listrik, terdapat aturan umum untuk menentukan jarak antar pancang pembumian.

Rumus yang sering digunakan adalah:

Keterangan:

• S = jarak antar pancang pembumian (meter)
• L = panjang pancang pembumian (meter)

Artinya, jarak antara dua pancang pembumian minimal harus sama dengan panjang pancang tersebut.

Contoh Perhitungan

Misalnya dalam suatu instalasi listrik digunakan pancang pembumian dengan panjang:

Maka jarak minimal antar pancang pembumian adalah:

Namun dalam praktik lapangan biasanya jarak yang digunakan lebih besar untuk mendapatkan hasil grounding yang lebih baik, misalnya:

Jika digunakan 3 pancang pembumian, maka pola pemasangannya dapat dibuat seperti:

Pola garis lurus

Pola segitiga

Pola persegi

Pola ini bertujuan agar distribusi arus ke tanah lebih merata.

Faktor yang Mempengaruhi Jarak Pancang Pembumian

Beberapa faktor yang mempengaruhi penentuan jarak pancang pembumian antara lain:

1. Jenis Tanah

Jenis tanah sangat mempengaruhi nilai tahanan tanah.

Contoh:

• Tanah basah → tahanan kecil
• Tanah liat → tahanan sedang
• Tanah berpasir atau berbatu → tahanan besar

Pada tanah dengan tahanan tinggi, biasanya diperlukan lebih banyak pancang pembumian dengan jarak tertentu.

2. Kedalaman Pancang

Semakin dalam pancang ditanam, biasanya nilai tahanan tanah akan semakin kecil karena lapisan tanah bagian dalam lebih lembab.

3. Luas Area Instalasi

Area yang luas memungkinkan pemasangan pancang dengan jarak yang lebih optimal sehingga nilai grounding dapat lebih baik.

Standar Nilai Tahanan Pembumian

Dalam instalasi listrik, terdapat standar nilai tahanan pembumian yang dianggap aman, antara lain:

• Instalasi rumah : ≤ 5 Ohm
• Instalasi industri : ≤ 2 Ohm
• Instalasi gardu listrik : ≤ 1 Ohm

Jika nilai tahanan pembumian masih besar, maka dapat dilakukan beberapa solusi seperti:

• Menambah jumlah pancang pembumian
• Memperdalam pancang
• Menambahkan bahan kimia tanah (ground enhancement material)
• Pentingnya Sistem Pembumian yang Baik
• Sistem pembumian yang baik sangat penting untuk:
• Melindungi manusia dari sengatan listrik
• Melindungi peralatan listrik dari kerusakan
• Menyalurkan arus petir ke tanah
• Menjaga kestabilan sistem tenaga listrik

Tanpa sistem grounding yang baik, instalasi listrik berisiko mengalami gangguan yang dapat membahayakan keselamatan.

Kesimpulan

Menghitung jarak pemasangan pancang pembumian merupakan langkah penting dalam perancangan sistem grounding. Jarak antar pancang minimal harus sama dengan panjang pancang pembumian agar penyebaran arus listrik di tanah tidak saling bertumpuk. Selain itu, faktor seperti jenis tanah, kedalaman pancang, dan luas area instalasi juga harus diperhatikan agar nilai tahanan pembumian dapat memenuhi standar keselamatan. Dengan sistem pembumian yang baik, instalasi listrik akan menjadi lebih aman, andal, dan tahan terhadap gangguan listrik maupun sambaran petir.
