Transformator 500 kV merupakan salah satu peralatan paling vital dalam sistem tenaga listrik tegangan ekstra tinggi. Perannya sangat krusial karena bertugas menaikkan atau menurunkan tegangan listrik dalam jumlah daya besar untuk ditransmisikan jarak jauh. Salah satu faktor penentu keandalan dan keselamatan transformator adalah kondisi sistem isolasinya. Oleh karena itu, pengujian isolasi pada transformator 500 kV menjadi prosedur wajib yang tidak bisa diabaikan.

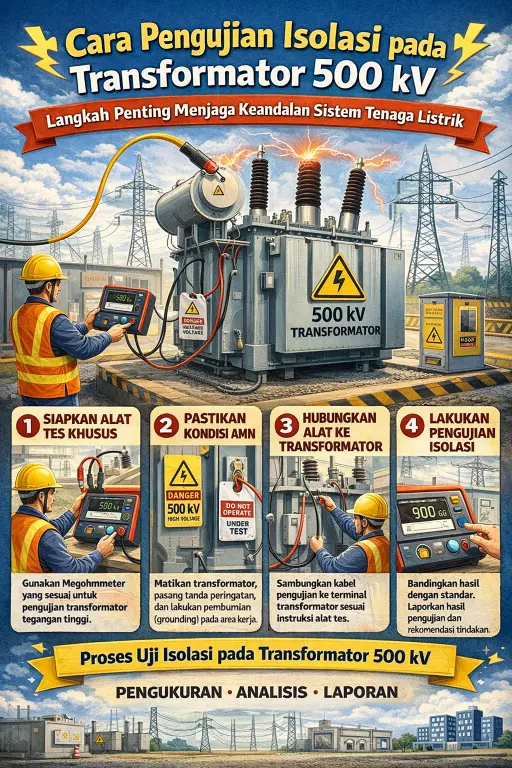

Artikel ini akan membahas cara pengujian isolasi pada transformator 500 kV, mulai dari tujuan, jenis pengujian, hingga interpretasi hasil pengujian secara umum.

Mengapa Pengujian Isolasi Transformator 500 kV Sangat Penting?

Isolasi pada transformator berfungsi untuk:

• Memisahkan bagian bertegangan dengan badan trafo (ground)
• Mencegah terjadinya hubung singkat internal
• Menjaga keselamatan personel dan peralatan
• Menjamin keandalan sistem transmisi tegangan ekstra tinggi

Pada level 500 kV, kegagalan isolasi dapat menyebabkan kerusakan besar, pemadaman luas, bahkan potensi ledakan dan kebakaran. Oleh sebab itu, pengujian isolasi dilakukan secara berkala, baik saat commissioning, pemeliharaan rutin, maupun setelah gangguan.

Jenis-Jenis Pengujian Isolasi pada Transformator 500 kV

1. Pengujian Tahanan Isolasi (Insulation Resistance Test / IR Test)

Pengujian ini bertujuan untuk mengetahui kondisi umum isolasi belitan transformator terhadap tanah (ground) maupun antar belitan.

Peralatan yang digunakan:

• Insulation Tester (Megger) dengan tegangan uji tinggi (biasanya 5 kV – 10 kV)

Metode pengujian:

• HV ke Ground
• LV ke Ground
• HV ke LV

Interpretasi hasil:

• Nilai tahanan isolasi harus sangat besar (dalam satuan Mega Ohm atau Giga Ohm)
• Nilai yang rendah mengindikasikan isolasi lembab, terkontaminasi, atau mengalami degradasi

2. Polarization Index (PI) Test

Polarization Index adalah perbandingan nilai tahanan isolasi pada menit ke-10 terhadap menit ke-1.

Rumus:

• PI = IR 10 menit / IR 1 menit

Kriteria umum:

• PI ≥ 2 : Isolasi baik
• PI < 2 : Isolasi mulai menurun

Pengujian ini penting untuk mendeteksi kondisi isolasi padat dan minyak trafo secara lebih akurat.

3. Dielectric Dissipation Factor (Tan Delta Test)

Tan Delta Test digunakan untuk mengukur kerugian dielektrik pada sistem isolasi transformator.

Tujuan utama:

• Mengetahui tingkat penuaan isolasi
• Mendeteksi kontaminasi air dan kotoran pada minyak trafo

Karakteristik hasil:

• Nilai Tan Delta kecil → isolasi masih baik
• Nilai Tan Delta besar → isolasi mengalami degradasi

Pengujian ini sangat umum digunakan pada transformator tegangan ekstra tinggi seperti 500 kV.

4. Pengujian Tegangan Tembus Minyak (Breakdown Voltage Test)

Karena transformator 500 kV menggunakan minyak sebagai media isolasi dan pendingin, maka kualitas minyak harus selalu terjaga.

Prosedur singkat:

• Sampel minyak diuji dengan menaikkan tegangan secara bertahap
• Tegangan saat minyak tembus dicatat sebagai nilai BDV

Standar umum:

• Semakin tinggi nilai tegangan tembus, semakin baik kualitas minyak isolasi
• Langkah Keselamatan dalam Pengujian Isolasi

Karena bekerja pada peralatan tegangan ekstra tinggi, keselamatan menjadi prioritas utama:

• Transformator harus dipastikan bebas tegangan
• Semua sisi dibumikan (grounding)
• Gunakan APD lengkap
• Ikuti prosedur kerja dan izin kerja (work permit)
• Kesalahan kecil dalam pengujian isolasi dapat berakibat fatal.

Penutup

Pengujian isolasi pada transformator 500 kV merupakan langkah krusial untuk memastikan keandalan, efisiensi, dan keselamatan sistem tenaga listrik. Dengan melakukan pengujian seperti IR Test, Polarization Index, Tan Delta, dan Breakdown Voltage Test, kondisi isolasi dapat dipantau sejak dini sebelum terjadi kegagalan besar.

Pemahaman tentang metode pengujian ini tidak hanya penting bagi teknisi dan engineer, tetapi juga menjadi pengetahuan dasar bagi pelajar dan mahasiswa di bidang ketenagalistrikan.
