Dalam kehidupan modern saat ini, listrik menjadi kebutuhan utama bagi hampir semua aktivitas manusia. Mulai dari rumah tangga, perkantoran, hingga industri besar, semuanya bergantung pada sistem kelistrikan yang stabil dan berkualitas. Namun, di balik kelancaran penggunaan listrik tersebut terdapat berbagai fenomena teknis yang sering tidak disadari oleh masyarakat, salah satunya adalah harmoni dalam kelistrikan.

Bagi sebagian orang, istilah harmoni mungkin terdengar seperti istilah dalam musik. Namun dalam dunia teknik elektro, harmoni memiliki arti yang berbeda dan berkaitan erat dengan kualitas daya listrik. Fenomena ini bisa menjadi indikator penting dalam menjaga kestabilan sistem listrik, sekaligus menjadi potensi masalah jika tidak dikendalikan dengan baik.

Apa Itu Harmoni dalam Sistem Kelistrikan?

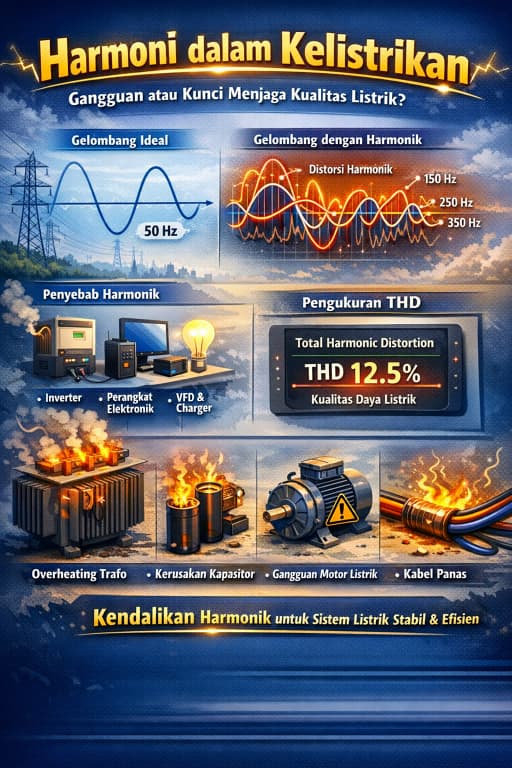

Pada kondisi ideal, arus dan tegangan listrik dalam sistem tenaga memiliki bentuk gelombang sinusoidal yang halus dan stabil. Gelombang ini dihasilkan oleh generator pada pembangkit listrik dan didistribusikan ke berbagai konsumen melalui jaringan transmisi dan distribusi.

Namun dalam praktiknya, bentuk gelombang tersebut sering mengalami perubahan atau distorsi. Distorsi inilah yang dikenal sebagai harmoni (harmonic) dalam kelistrikan.

Harmoni terjadi ketika terdapat frekuensi tambahan yang merupakan kelipatan dari frekuensi dasar sistem listrik. Di Indonesia, frekuensi dasar listrik adalah 50 Hz. Ketika muncul harmonik, maka akan muncul frekuensi lain seperti 150 Hz, 250 Hz, 350 Hz, dan seterusnya.

Fenomena ini umumnya disebabkan oleh penggunaan peralatan listrik dengan karakteristik beban non-linear, seperti:

• Lampu LED
• Komputer dan perangkat elektronik
• Inverter dan sistem tenaga surya
• Variable Frequency Drive (VFD) pada motor listrik
• Charger elektronik dan power supply modern

Peralatan tersebut menggunakan rangkaian elektronik yang dapat mengubah bentuk gelombang arus listrik sehingga menimbulkan distorsi.

Mengapa Harmoni Penting dalam Sistem Kelistrikan?

Meskipun sering dianggap sebagai gangguan, sebenarnya harmoni memiliki peran penting dalam dunia kelistrikan. Dengan memahami harmonik, teknisi dan insinyur listrik dapat mengetahui kondisi kualitas listrik dalam suatu instalasi.

Berikut beberapa peran penting harmoni dalam sistem kelistrikan.

1. Indikator Kualitas Daya Listrik

Harmoni merupakan salah satu indikator utama dalam menilai kualitas daya listrik (power quality). Jika tingkat harmonik dalam sistem terlalu tinggi, maka kualitas listrik dianggap kurang baik.

Untuk mengukur tingkat distorsi tersebut, biasanya digunakan parameter yang disebut Total Harmonic Distortion (THD). Semakin kecil nilai THD, maka semakin baik kualitas daya listrik pada sistem tersebut.

Pengukuran ini sangat penting terutama pada instalasi listrik di:

• Gedung perkantoran
• Rumah sakit
• Pusat data (data center)
• Industri manufaktur

Tempat-tempat tersebut membutuhkan suplai listrik yang stabil dan bersih dari gangguan.

2. Membantu Mengidentifikasi Beban Non-Linear

Analisis harmonik juga dapat membantu teknisi untuk mengetahui keberadaan beban non-linear dalam suatu sistem kelistrikan. Dengan melakukan pengukuran harmonik, teknisi dapat mendeteksi apakah suatu instalasi memiliki banyak peralatan elektronik yang berpotensi mengganggu kualitas listrik.

Semakin banyak perangkat elektronik modern yang digunakan, maka potensi munculnya harmonik juga semakin besar.

3. Mendukung Perencanaan Instalasi Listrik yang Lebih Baik

Dalam perencanaan sistem tenaga listrik, analisis harmonik menjadi bagian penting untuk memastikan sistem dapat bekerja secara stabil dan efisien. Insinyur listrik biasanya mempertimbangkan potensi harmonik saat merancang instalasi listrik pada bangunan besar atau fasilitas industri.

Beberapa metode yang sering digunakan untuk mengurangi dampak harmonik antara lain:

• Pemasangan filter harmonik
• Penggunaan transformator khusus
• Penyeimbangan distribusi beban listrik
• Desain sistem pembumian (grounding) yang baik

Dengan perencanaan yang tepat, gangguan akibat harmonik dapat diminimalkan sehingga sistem kelistrikan tetap bekerja secara optimal.

4. Mencegah Kerusakan Peralatan Listrik

Jika tidak dikendalikan, harmonik dapat menyebabkan berbagai masalah dalam sistem kelistrikan. Salah satu dampaknya adalah meningkatnya panas pada komponen listrik.

Beberapa masalah yang dapat muncul akibat harmonik antara lain:

• Transformator menjadi cepat panas
• Kapasitor bank mengalami kerusakan
• Motor listrik bekerja tidak stabil
• Kabel instalasi menjadi panas berlebih
• Gangguan pada alat ukur listrik

Dengan melakukan monitoring harmonik secara rutin, potensi kerusakan peralatan listrik dapat dicegah lebih dini.

Dampak Harmoni Jika Tidak Dikendalikan

Pada sistem listrik modern yang penuh dengan perangkat elektronik, harmonik hampir tidak bisa dihindari. Namun jika tingkatnya terlalu tinggi, maka dapat menimbulkan berbagai dampak negatif, seperti:

• Penurunan efisiensi sistem listrik
• Konsumsi energi yang lebih besar
• Umur peralatan listrik menjadi lebih pendek
• Gangguan operasi pada sistem kelistrikan
• Risiko kerusakan peralatan meningkat

Oleh karena itu, standar internasional seperti IEEE 519 sering digunakan sebagai pedoman untuk membatasi tingkat harmonik dalam sistem tenaga listrik.

Kesimpulan

Harmoni dalam kelistrikan bukan sekadar gangguan pada gelombang listrik, tetapi juga menjadi indikator penting dalam menjaga kualitas daya listrik. Dengan memahami fenomena harmonik, teknisi dan insinyur listrik dapat merancang sistem kelistrikan yang lebih stabil, aman, dan efisien.

Di era modern yang dipenuhi perangkat elektronik, pemahaman tentang harmonik menjadi semakin penting. Melalui pengukuran, analisis, dan pengendalian yang tepat, dampak negatif harmonik dapat diminimalkan sehingga sistem kelistrikan dapat bekerja secara optimal dalam jangka panjang.
