Salah satu informasi yang sangat penting untuk diperhatikan pada nameplate tersebut adalah arus nominal. Namun, ada satu hal yang sering membuat orang bertanya-tanya: Jika arus nominal sebuah motor hanya 14 A, kenapa saat pertama kali dinyalakan arusnya bisa melonjak jauh lebih besar?

Jawabannya sangat berkaitan erat dengan kondisi fisik motor ketika masih diam. Motor listrik tidak langsung mencapai kecepatan kerjanya secara instan ketika tombol start ditekan. Ada proses akselerasi dari kondisi 0 RPM menuju kecepatan operasinya. Pada fase krusial inilah motor menarik arus yang jauh lebih besar dibandingkan arus nominalnya. Karena itu, semakin besar kapasitas motor dan semakin besar dampak starting terhadap sistem kelistrikan, semakin penting pula pemilihan metode starting motor 3 fasa yang tepat.

Apa yang Terjadi Saat Motor 3 Fasa Pertama Kali Dinyalakan?

Bayangkan sebuah motor dalam kondisi benar-benar berhenti. Rotor belum berputar, tetapi ketika sumber tegangan diberikan secara penuh ke stator, medan magnet berputar langsung terbentuk. Motor kemudian berusaha keras mempercepat rotor agar bisa mengejar dan mengikuti putaran medan magnet tersebut.

Pada kondisi awal ini, motor membutuhkan arus yang sangat besar untuk menghasilkan torsi akselerasi yang kuat. Setelah rotor semakin cepat berputar dan mulai mengejar medan magnet, kondisi motor mulai mendekati keadaan normal, dan arus akan berangsur menurun menuju nilai operasi sesuai dengan beban mekanisnya.

Secara sederhana, prosesnya berjalan seperti ini:

Motor berhenti → Tegangan diberikan → Arus starting tinggi → Rotor berakselerasi → Kecepatan meningkat → Arus menurun → Motor mencapai kondisi operasi normal.

Fase lonjakan arus inilah yang disebut sebagai starting current atau arus starting.

[Catatan Redaksi: Di sini idealnya disisipkan gambar/grafik kurva perbandingan lonjakan arus terhadap waktu/kecepatan putaran motor]

Apakah Arus Starting Sama dengan Arus Nominal?

Jawabannya adalah tidak. Memahami perbedaan keduanya adalah salah satu konsep paling fundamental dalam instalasi motor listrik.

Arus nominal adalah arus yang dirancang untuk mengalir ketika motor bekerja stabil pada kondisi nominal tertentu (beban penuh). Sedangkan arus starting adalah lonjakan arus yang muncul ketika motor mulai dihidupkan dari kondisi diam. Pada motor induksi, arus starting ini dapat mencapai 5 hingga 7 kali lipat dari arus nominal, tergantung pada desain motor, metode starting, tegangan sumber, serta kondisi beban.

Misalnya, sebuah motor memiliki arus nominal 14 A. Ketika kita menyalakannya menggunakan metode Direct On Line (DOL), arus awalnya bisa melonjak hingga 70 - 90 A dalam beberapa detik pertama. Jika sistem kelistrikan tidak dirancang dengan baik, lonjakan arus ini dapat menyebabkan berbagai masalah, antara lain:

• Terjadinya drop tegangan (tegangan anjlok) pada jaringan.

• Gangguan operasional pada peralatan elektronik lain yang sensitif di jaringan yang sama.

• Sistem proteksi (seperti MCB atau Overload) trip atau bekerja karena mengira terjadi korsleting.

• Kontaktor mengalami kelebihan beban panas dan cepat rusak.

• Motor menjadi sulit mencapai kecepatan kerjanya akibat tegangan yang terlanjur drop.

Inilah alasan utama mengapa metode starting perlu dipertimbangkan secara matang.

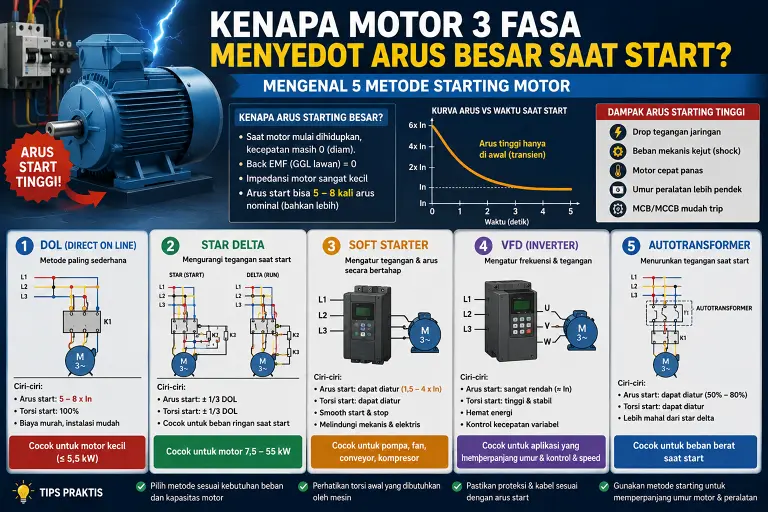

5 Metode Starting Motor 3 Fasa

Untuk memitigasi dampak dari besarnya arus starting, dunia industri kelistrikan menggunakan beberapa metode yang disesuaikan dengan kebutuhan.

1. Direct On Line (DOL)

Metode pertama dan paling mendasar adalah Direct On Line (DOL). Sesuai namanya, motor langsung dihubungkan ke sumber tegangan melalui perangkat switching (kontaktor) dan proteksi (Thermal Overload Relay). Ketika tombol START ditekan, kontaktor langsung bekerja dan memberikan tegangan penuh (100%) ke motor.

Kelebihan DOL:

• Rangkaian kontrol sangat sederhana dan mudah dipahami.

• Biaya instalasi relatif paling murah.

• Perawatan mudah.

• Motor langsung mendapatkan tegangan penuh sehingga menghasilkan torsi starting maksimal.

Kekurangan & Batasan:

• Kelemahan utama DOL adalah arus starting yang sangat tinggi (5-7 kali arus nominal).

• Batas Kapasitas: Umumnya, metode DOL hanya aman dan diizinkan untuk digunakan pada motor berkapasitas kecil, biasanya di bawah 5.5 kW (sekitar 7.5 HP), tergantung standar dan kapasitas trafo jaringan setempat. Jika dipaksakan pada motor besar, lonjakan arusnya akan merusak sistem.

2. Star-Delta (Bintang-Segitiga)

Metode kedua adalah Star-Delta, yang merupakan salah satu metode starting motor 3 fasa paling populer di industri. Pada metode ini, motor tidak langsung bekerja dengan hubungan Delta (Δ) saat awal dinyalakan.

Motor akan dihubungkan terlebih dahulu dalam konfigurasi STAR (Y). Setelah motor mencapai kecepatan putaran tertentu (biasanya sekitar 75-80% dari kecepatan nominal), sebuah komponen kontrol bernama Timer akan memutus rangkaian Star dan memindahkannya ke konfigurasi DELTA (Δ) untuk kondisi running.

Catatan Kritis Star-Delta:

Metode ini hanya bisa dilakukan jika motor memiliki 6 terminal kumparan yang semuanya bisa diakses (U1, V1, W1 dan U2, V2, W2) di dalam terminal box. Jika motor hanya memiliki 3 terminal kabel keluaran, konfigurasi Star-Delta tidak mungkin dilakukan.

Tujuan perpindahan ini adalah untuk mengurangi tegangan per belitan saat starting (menjadi 1/√3 atau sekitar 58% dari tegangan penuh), sehingga arus starting dapat ditekan menjadi sepertiganya. Namun, pengurangan arus ini juga menyebabkan torsi starting ikut berkurang secara proporsional. Karena itu, Star-Delta tidak cocok untuk beban berat yang membutuhkan torsi dorongan awal yang besar (seperti crusher atau mesin pengangkat).

3. Autotransformer Starter

Metode berikutnya menggunakan bantuan autotransformer. Prinsip kerjanya adalah menurunkan suplai tegangan yang masuk ke motor secara bertahap (melalui tapping persentase tegangan, misalnya 50%, 65%, 80%) saat fase starting. Setelah motor mencapai kecepatan tertentu, motor akan dialihkan ke suplai tegangan penuh dari sumber utama.

Dengan menurunkan tegangan, arus motor dapat dikurangi tanpa kehilangan torsi sebanyak metode Star-Delta. Metode ini sering digunakan untuk motor berkapasitas sangat besar, di mana pengurangan arus wajib dilakukan tetapi beban tetap menuntut karakteristik torsi tertentu. Kelemahannya adalah rangkaian menjadi jauh lebih kompleks, memakan banyak ruang di panel, dan biaya investasi yang tinggi.

4. Soft Starter

Beranjak ke era elektronika daya, kita mengenal Soft Starter. Berbeda dengan kontaktor mekanis yang langsung "menembak" tegangan, soft starter menggunakan komponen semikonduktor (seperti Thyristor atau SCR) untuk mengatur kenaikan tegangan secara mulus dan bertahap dari nol hingga tegangan penuh.

Tujuannya agar motor tidak mengalami hentakan mekanis (mechanical shock) pada gearbox atau belt, serta mencegah lonjakan arus sesaat. Soft starter banyak diaplikasikan pada:

• Pompa air (mencegah water hammer pada pipa).

• Blower dan kipas (fan) besar.

• Conveyor belt.

• Kompresor industri.

Kelebihan utamanya adalah proses starting dan stopping sangat halus. Namun perlu diingat, soft starter hanya berfungsi saat start dan stop, alat ini tidak bisa mengatur kecepatan (RPM) motor secara konstan layaknya VFD.

5. Variable Frequency Drive (VFD / Inverter)

Metode termutakhir dan paling fleksibel adalah menggunakan Variable Frequency Drive (VFD). Jika metode lain hanya memanipulasi tegangan, VFD mampu mengatur frekuensi dan tegangan secara simultan.

Karena frekuensi listrik (Hz) menentukan putaran magnetik, VFD bisa mempercepat motor secara sangat bertahap dari 0 Hz menuju frekuensi nominal. Tidak ada hentakan arus sama sekali karena motor selalu dioperasikan sesuai kemampuannya saat itu.

Keunggulan VFD jauh melampaui sekadar starter. VFD memungkinkan kita untuk:

• Mengatur kecepatan operasional motor (RPM) secara presisi.

• Mengatur waktu akselerasi dan deselerasi dengan sangat akurat.

• Menghemat konsumsi energi secara signifikan pada aplikasi pompa dan fan.

• Diintegrasikan dengan sistem otomasi cerdas (PLC, SCADA).

Oleh karena itu, VFD menjadi standar utama pada sistem otomasi dan industri modern.

Perbandingan 5 Metode Starting Motor 3 Fasa

Berikut adalah tabel ringkasan untuk memudahkan Anda melihat perbandingan dari kelima metode di atas:

Metode Starting	Besaran Arus Starting	Tingkat Kompleksitas	Kemampuan Kontrol Kecepatan (RPM)
DOL	Sangat Tinggi	Rendah (Sederhana)	Tidak Ada
Star-Delta	Lebih rendah dari DOL (1/3 DOL)	Sedang	Tidak Ada
Autotransformer	Rendah (Bisa diatur tapping)	Sedang - Tinggi	Tidak Ada
Soft Starter	Halus & Terkendali	Sedang	Tidak Ada (Hanya saat start/stop)
VFD	Sangat Terkendali (Bebas lonjakan)	Tinggi	Ya (Bisa diatur penuh)

Dari tabel tersebut, terlihat jelas bahwa tidak ada satu metode starting yang "sempurna" untuk semua kondisi. Pemilihannya selalu merupakan hasil kompromi antara Kapasitas Motor + Karakteristik Beban + Kemampuan Jaringan + Kebutuhan Proses + Anggaran Biaya.

Kenapa Star-Delta Begitu Populer?

Di antara kelima metode tersebut, Star-Delta sering menjadi topik wajib bagi para teknisi karena prinsipnya merupakan jembatan untuk memahami konsep kelistrikan 3 fasa secara utuh.

Kita tentu ingat informasi pada nameplate motor seperti: 400/690 V Δ/Y. Angka ini adalah kunci. Hubungan antara spesifikasi tegangan, konfigurasi belitan Star/Delta, rasio arus, dan torsi menjadi dasar mutlak untuk bisa merangkai panel Star-Delta dengan aman.

Ketika motor dihubungkan secara Star saat starting, tegangan yang membebani setiap fasa belitan lebih rendah (hanya 230V untuk sumber 400V). Akibatnya, arus starting berhasil ditekan tajam. Namun, ada konsekuensi fisika yang tak bisa dihindari: Arus turun, maka torsi starting pasti ikut turun. Itulah sebabnya Star-Delta paling ideal diaplikasikan pada beban yang tidak melawan secara berat saat mulai diputar dari diam.

Jadi, Apakah Semakin Kecil Arus Starting Selalu Semakin Baik?

Belum tentu. Ini adalah salah kaprah yang cukup sering terjadi di lapangan.

Memang benar, arus starting yang sangat tinggi akan mengganggu jaringan listrik perusahaan. Namun, kita tidak boleh melupakan fungsi utama motor: menggerakkan beban. Motor membutuhkan torsi awal (tenaga dorong) yang cukup.

Jika kita terlalu "pelit" memberikan arus awal (misalnya menyetel soft starter atau autotransformer terlalu rendah), motor tidak akan memiliki tenaga yang cukup untuk memutar beban mekanisnya.

Akibat fatalnya: Motor di-start → putaran tertahan beban → waktu akselerasi menjadi terlalu lama → motor terjebak menarik arus lumayan tinggi dalam waktu lama → gulungan memanas → Thermal overload bekerja memutus sistem.

Kesimpulannya, metode starting harus dipilih berdasarkan titik keseimbangan (ekuilibrium) yang pas antara menjaga kestabilan jaringan listrik dan memenuhi kebutuhan torsi mekanis beban.

Kesimpulan

Motor 3 fasa akan selalu membutuhkan asupan arus listrik yang sangat besar saat pertama kali dinyalakan karena rotor sedang berjuang memecah inersia untuk berakselerasi menuju kecepatan operasinya. Untuk melindungi jaringan kelistrikan dan peralatan mekanis dari dampak lonjakan arus ini, kita bisa memilih lima metode starting utama: DOL, Star-Delta, Autotransformer, Soft Starter, dan VFD.

DOL menawarkan kesederhanaan dengan risiko arus tinggi. Star-Delta memberikan efisiensi penurunan arus secara mekanis meski mengorbankan torsi. Autotransformer dan Soft Starter hadir sebagai solusi antara, sementara VFD bertindak sebagai pengendali kecepatan paling komprehensif.

Dari semua metode tersebut, pemahaman tentang instalasi Star-Delta adalah gerbang wajib bagi seorang teknisi maintenance.
