Arus starting yang tinggi memberikan dampak buruk terhadap sistem kelistrikan, terutama pada motor dengan kapasitas besar. Salah satu metode yang paling banyak digunakan di industri untuk mengatasi masalah tersebut adalah Star-Delta Starter.

Sistem kerjanya terdengar cukup sederhana: motor pertama kali dijalankan dengan hubungan Star (Y), kemudian setelah motor berakselerasi dan mencapai kondisi yang sesuai, hubungan tersebut dipindahkan menjadi Delta (Δ) untuk operasi normal. Namun, hal ini sering memunculkan pertanyaan mendasar: Kenapa harus Star terlebih dahulu? Kenapa tidak langsung Delta saja? Jawabannya sangat berkaitan dengan tegangan pada belitan motor, arus starting, dan torsi motor. Mari kita bedah prinsip kerjanya dari dasar.

Apa Itu Starting Star-Delta?

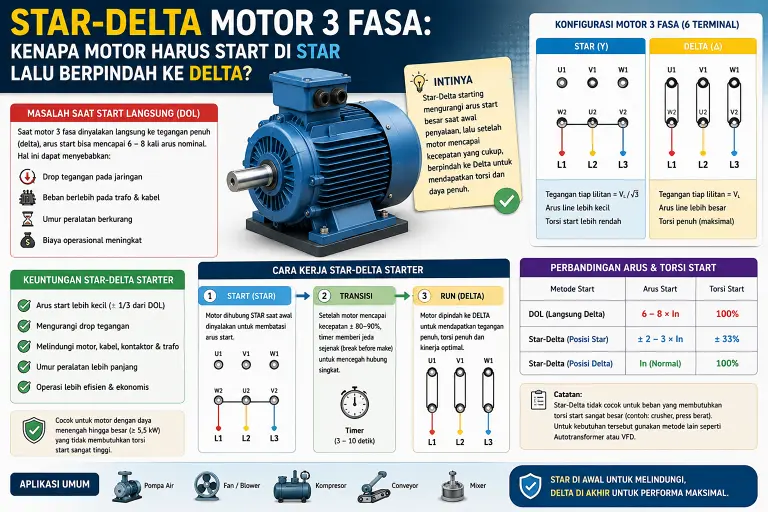

Star-Delta adalah metode starting motor 3 fasa yang menggunakan dua konfigurasi hubungan belitan secara berurutan, yaitu Star (Y) saat fase awal (starting) dan Delta (Δ) saat motor sudah beroperasi normal (running). Tujuan utama dari metode ini adalah menekan lonjakan arus starting jika dibandingkan dengan metode Direct On Line (DOL).

Pada metode DOL, motor langsung mendapatkan tegangan penuh dari jaringan listrik sejak detik pertama. Sedangkan pada Star-Delta, motor memulai putaran awal dengan hubungan Star, yang secara kelistrikan membagi tegangan sehingga setiap belitan menerima tegangan yang lebih rendah. Setelah putaran motor cukup cepat, konfigurasi dipindahkan menjadi Delta agar motor mendapatkan tegangan operasi penuh. Urutannya selalu: START → STAR (Y) → MOTOR BERAKSELERASI → TRANSISI → DELTA (Δ) → RUN.

Bagaimana Hubungan Star dan Delta pada Motor?

Untuk mengaplikasikan metode Star-Delta, motor 3 fasa wajib memiliki enam terminal kumparan yang semuanya bisa diakses. Di dalam terminal box motor, enam terminal ini biasanya diberi label U1, V1, W1 dan U2, V2, W2. Keenam ujung belitan inilah yang memungkinkan kita memanipulasi konfigurasi dari luar panel.

Catatan Kritis Teknisi: Jika rangkaian Star-Delta dikendalikan dari panel luar menggunakan kontaktor, plat tembaga penghubung (brass links) bawaan pabrik yang ada di dalam terminal box wajib dilepas total. Jika plat ini dibiarkan terpasang, saat kontaktor beroperasi, akan langsung terjadi short circuit (hubung singkat) yang parah pada sistem.

Perbedaan Tegangan Star vs Delta

Pada hubungan Star (Y), salah satu ujung dari ketiga belitan motor disatukan menjadi satu titik netral, sementara tiga ujung lainnya dihubungkan ke sumber listrik tiga fasa. Pada konfigurasi ini, tegangan yang membebani setiap belitan adalah Tegangan Line / √3. Misalnya jaringan listrik pabrik Anda adalah 400 V antar-fasa, maka tegangan yang diterima setiap belitan motor hanyalah 400 / √3 ≈ 230 V.

Sebaliknya, ketika motor berpindah ke hubungan Delta (Δ), tidak ada titik netral. Setiap belitan terhubung langsung di antara dua fasa sumber listrik. Jika sumbernya 400 V, maka tegangan yang menembus setiap belitan dalam hubungan Delta adalah penuh 400 V. Perbedaan inilah yang menjadi kunci: Star memberi 230 V, sementara Delta memberi 400 V.

Mengapa Arus Starting Bisa Berkurang?

Karena pada hubungan Star tegangan per belitan turun menjadi sekitar 230 V (pada sistem 400 V), arus yang mengalir pada belitan secara otomatis menjadi lebih rendah dibandingkan jika motor langsung dihubungkan secara Delta.

Dalam kondisi teoretis, rasio perbandingan arus starting Star-Delta adalah 1/3 dari arus DOL. Sebagai contoh, jika sebuah motor biasanya menarik arus starting DOL hingga 60 A, maka dengan menggunakan metode Star, lonjakan arusnya bisa ditekan menjadi sekitar 20 A saja. Nilai aktual di lapangan bisa sedikit bervariasi tergantung desain motor, namun pengurangannya tetap sangat signifikan untuk mengamankan jaringan listrik.

Konsekuensi Fisika: Torsi Ikut Turun

Mengurangi asupan listrik tentu membawa konsekuensi mekanis. Pada motor induksi, nilai torsi (tenaga putar) berbanding lurus dengan kuadrat tegangan. Karena tegangan per belitan saat Star turun, maka torsi starting motor juga akan drop menjadi hanya sekitar 1/3 dari torsi Delta (DOL).

Inilah alasan mengapa metode Star-Delta tidak bisa digunakan sembarangan. Jika motor bertugas menggerakkan beban awal yang sangat berat (seperti crusher atau pompa penuh cairan statis), motor bisa gagal berakselerasi di fase Star karena torsinya tidak cukup kuat.

Kapan Motor Berpindah dari Star ke Delta?

Perpindahan dari Star ke Delta diatur secara otomatis oleh sistem kontrol menggunakan komponen Timer. Waktu jeda ini sangat krusial; tidak boleh terlalu cepat (karena putaran motor belum stabil) dan tidak boleh terlalu lama (karena motor akan tertahan bekerja dengan tegangan rendah, memicu panas berlebih).

Fakta Lapangan (Open Transition):

Penting untuk diketahui bahwa saat timer memutus kontaktor Star dan menghidupkan kontaktor Delta, terdapat jeda pemutusan sepersekian milidetik (open transition). Pada momen sepersekian detik ini, motor berputar tanpa suplai listrik. Begitu kontaktor Delta tersambung ke sumber, akan muncul lonjakan arus transien (kejutan arus) sesaat. Meski begitu, lonjakannya tetap jauh lebih aman dibandingkan hentakan awal DOL.

Komponen Rangkaian Star-Delta

Sebuah panel kontrol Star-Delta konvensional digerakkan oleh perpaduan komponen tenaga dan komponen kontrol. Komponen utama pembentuknya meliputi:

• Kontaktor Utama: Menghubungkan sumber tegangan listrik utama ke ujung belitan pertama motor (U1, V1, W1).

• Kontaktor Star: Bertugas menghubung-singkatkan ujung belitan kedua (U2, V2, W2) untuk membentuk titik netral (Y) saat starting.

• Kontaktor Delta: Menghubungkan ujung belitan kedua (U2, V2, W2) ke fasa yang berlawanan untuk membentuk konfigurasi segitiga (Δ) saat running.

• Timer Relay: Mengatur delay waktu kapan kontaktor Star harus mati dan kontaktor Delta harus menyala.

• Thermal Overload Relay (TOR): Sensor panas pendeteksi arus lebih untuk melindungi belitan motor dari risiko terbakar.

• Sistem Proteksi (MCB/MCCB): Memutus jaringan secara instan jika terjadi korsleting (hubung singkat) ekstrem.

Sistem Interlock: Syarat Mutlak Keamanan

Pada gambar diagram kontrol, terdapat sistem interlock. Kontaktor Star dan kontaktor Delta haram hukumnya aktif bersamaan. Jika keduanya menempel pada detik yang sama, sumber listrik tiga fasa akan langsung bertabrakan (hubung singkat 3 fasa mematikan). Oleh karena itu, teknisi wajib memasang interlock elektrik (menyilangkan kontak Bantu NC pada kedua kontaktor) atau interlock mekanis agar saat Star menyala, Delta terkunci mati, dan sebaliknya.

Tidak Semua Motor Bisa Menggunakan Star-Delta

Melihat motor memiliki enam terminal bukan berarti motor tersebut bebas dirangkai Star-Delta di semua tegangan pabrik. Anda wajib meninjau spesifikasi pada nameplate.

• Jika nameplate tertulis 400/690 V Δ/Y: Pada jaringan listrik standar Indonesia (400 V), motor ini sangat cocok dioperasikan secara Star-Delta. Saat di-start (Star), ia aman menahan suplai, dan saat normal (Delta), ia membutuhkan 400 V yang sesuai dengan suplai PLN.

• Jika nameplate tertulis 230/400 V Δ/Y: Hati-hati. Pada jaringan listrik 400 V, motor ini operasi normalnya harus berada dalam konfigurasi Star. Jika Anda paksakan masuk ke konfigurasi Delta (yang batasnya hanya 230 V), gulungan motor akan hangus seketika karena kelebihan tegangan.

Star-Delta vs Direct On Line (DOL)

Untuk merangkum karakteristik teknisnya, berikut adalah perbandingan parameter utama antara metode DOL dan Star-Delta:

Parameter Kelistrikan	Direct On Line (DOL)	Star-Delta Starter
Tegangan Awal Belitan	Penuh (100%)	Lebih Rendah
Arus Starting Awal	Sangat Tinggi (5-7x nominal)	Jauh Lebih Rendah
Torsi Starting Awal	Sangat Kuat	Lemah
Rangkaian Panel	Sederhana	Lebih Kompleks
Kebutuhan 6 Terminal Motor	Tidak (3 terminal cukup)	Ya (Wajib 6 terminal)
Transisi Otomatis	Tidak Ada	Ya (Menggunakan Timer)

Apakah Star-Delta Membuat Motor Lebih Hemat Energi?

Ini adalah miskonsepsi yang sangat luas beredar. Star-Delta bukan alat penurun tagihan listrik untuk operasional motor.

Fungsi utama metode ini murni hanya untuk meredam hentakan arus listrik dan hentakan mekanis pada beberapa detik pertama saat mesin dihidupkan. Begitu timer memindahkan sistem ke kontaktor Delta, motor beroperasi persis layaknya motor biasa dan akan mengonsumsi daya sesuai dengan berat ringannya beban kerja. Jika tujuannya adalah efisiensi energi kelistrikan jangka panjang, solusi yang tepat adalah menggunakan pengatur kecepatan modern seperti Variable Frequency Drive (VFD), bukan mengandalkan metode Star-Delta.

Memahami Star-Delta mengharuskan teknisi menguasai pembacaan nameplate, tegangan fasa, diagram terminal, kontaktor, timer, hingga sistem interlock secara terpadu. Karena kompleksitas komponen penyusun panelnya, risiko munculnya trouble di lapangan juga lebih tinggi dibandingkan starter sederhana. Setelah Anda memahami bagaimana tegangan dipindahkan dan komponen bekerja, langkah selanjutnya adalah menyiapkan diri menghadapi kendala di lapangan.
