Dalam sistem pembangkit listrik, generator merupakan peralatan utama yang berfungsi mengubah energi mekanik menjadi energi listrik. Karena perannya yang sangat vital, generator harus dilindungi dari berbagai gangguan yang dapat menyebabkan kerusakan serius, downtime, bahkan kegagalan sistem secara menyeluruh. Di sinilah relay proteksi (protective relay) berperan penting. Relay pada generator bertugas mendeteksi kondisi abnormal dan memberikan perintah untuk memutuskan rangkaian melalui circuit breaker agar kerusakan tidak meluas.

Pengertian Relay Proteksi Generator

Relay proteksi adalah perangkat yang dirancang untuk memonitor parameter listrik seperti arus, tegangan, frekuensi, daya, dan impedansi. Ketika terjadi penyimpangan dari batas normal yang telah ditentukan, relay akan mengirimkan sinyal trip untuk memutus generator dari sistem. Relay modern umumnya berbasis digital (numerical relay) dan memiliki fitur monitoring, logging, serta komunikasi dengan sistem SCADA.

Jenis-Jenis Relay pada Generator dan Fungsinya

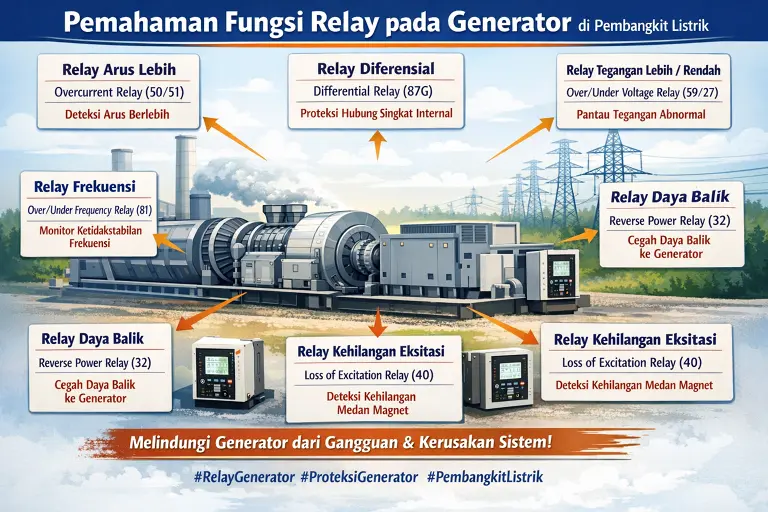

Berikut adalah beberapa relay yang umum digunakan pada generator pembangkit listrik:

Relay Arus Lebih (Overcurrent Relay / 50-51)

Relay ini berfungsi mendeteksi arus yang melebihi batas normal akibat hubung singkat atau beban berlebih. Jika arus melebihi setting dalam waktu tertentu, relay akan memerintahkan pemutusan sistem untuk mencegah kerusakan pada lilitan stator.

Relay Diferensial (Differential Relay / 87G)

Relay diferensial bekerja dengan membandingkan arus masuk dan arus keluar pada generator. Jika terdapat selisih arus yang signifikan, maka diduga terjadi gangguan internal seperti short circuit pada lilitan. Relay ini sangat sensitif dan merupakan proteksi utama generator.

Relay Tegangan Lebih dan Tegangan Rendah (Over/Under Voltage Relay / 59-27)

Relay ini melindungi generator dari fluktuasi tegangan yang tidak normal. Tegangan terlalu tinggi dapat merusak isolasi, sedangkan tegangan terlalu rendah dapat menyebabkan ketidakstabilan sistem.

Relay Frekuensi Lebih dan Frekuensi Rendah (Over/Under Frequency Relay / 81)

Frekuensi yang tidak stabil dapat terjadi akibat ketidakseimbangan antara pembangkitan dan beban. Relay ini melindungi generator dari operasi di luar batas frekuensi yang diizinkan.

Relay Daya Balik (Reverse Power Relay / 32)

Relay ini penting terutama pada pembangkit berbasis turbin. Jika terjadi kegagalan prime mover (misalnya turbin uap atau diesel), generator dapat berubah menjadi motor dan menyerap daya dari sistem. Relay daya balik akan mendeteksi kondisi ini dan segera memutus generator.

Relay Kehilangan Eksitasi (Loss of Excitation Relay / 40)

Kehilangan arus eksitasi pada rotor dapat menyebabkan generator kehilangan kemampuan menghasilkan medan magnet yang stabil. Kondisi ini berbahaya dan dapat menyebabkan overheating pada rotor. Relay ini akan mendeteksi perubahan impedansi akibat kehilangan eksitasi.

Relay Hubung Tanah (Ground Fault Relay / 64G)

Relay ini mendeteksi gangguan hubung tanah pada stator maupun rotor. Gangguan tanah dapat menyebabkan kerusakan isolasi dan potensi bahaya keselamatan.

Pentingnya Koordinasi dan Setting Relay

Setiap relay harus disetting dengan tepat sesuai karakteristik generator dan sistem jaringan. Koordinasi proteksi sangat penting agar relay bekerja selektif, artinya hanya bagian yang terganggu saja yang diputus tanpa memadamkan seluruh sistem. Analisis seperti short circuit calculation dan coordination study biasanya dilakukan sebelum menentukan setting relay.

Peran Relay dalam Keandalan Pembangkit

Keandalan (reliability) dan keamanan (security) sistem pembangkit sangat bergantung pada sistem proteksi. Relay yang bekerja cepat dan akurat dapat mencegah kerusakan besar yang membutuhkan biaya perbaikan tinggi serta waktu downtime yang lama. Selain itu, data event yang direkam oleh relay modern membantu engineer dalam melakukan analisis gangguan dan perbaikan sistem.

Kesimpulan

Relay pada generator pembangkit listrik memiliki peran krusial dalam menjaga keamanan dan keandalan sistem. Mulai dari proteksi arus lebih, diferensial, tegangan, frekuensi, hingga kehilangan eksitasi, setiap relay memiliki fungsi spesifik untuk mendeteksi gangguan tertentu. Dengan pemahaman yang baik mengenai fungsi relay dan koordinasi proteksi, operasional pembangkit dapat berjalan lebih aman, efisien, dan berkelanjutan.
