Kebutuhan energi listrik di Indonesia terus meningkat seiring pertumbuhan populasi dan perkembangan teknologi. Di sisi lain, ketergantungan terhadap sumber energi fosil menimbulkan berbagai masalah, mulai dari keterbatasan pasokan hingga dampak lingkungan. Oleh karena itu, energi terbarukan, khususnya energi surya, menjadi solusi potensial untuk memenuhi kebutuhan listrik masa depan yang lebih bersih dan berkelanjutan.

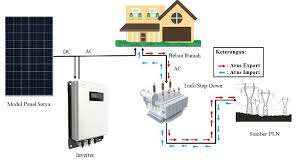

Salah satu komponen penting dalam sistem tenaga surya adalah inverter, perangkat yang berfungsi mengubah arus searah (DC) dari panel surya menjadi arus bolak-balik (AC) agar dapat digunakan oleh peralatan rumah tangga atau disalurkan ke jaringan listrik. Artikel ini membahas konsep dan prinsip dasar dalam rancang bangun inverter sederhana untuk sistem tenaga surya, serta bagaimana perangkat ini dapat mendukung efisiensi energi dan keberlanjutan lingkungan.

Prinsip Dasar Inverter

Inverter bekerja berdasarkan prinsip konversi energi listrik dari DC ke AC dengan mengubah arah aliran arus secara periodik. Dalam sistem tenaga surya, panel fotovoltaik menghasilkan tegangan DC (biasanya 12V, 24V, atau 48V), sementara sebagian besar peralatan listrik rumah tangga menggunakan tegangan AC 220V pada frekuensi 50 Hz.

Untuk menjembatani perbedaan tersebut, inverter menggunakan rangkaian switching elektronik, biasanya berbasis transistor daya (MOSFET atau IGBT), yang dikendalikan oleh gelombang pulsa (PWM – Pulse Width Modulation) untuk menghasilkan sinyal AC yang menyerupai bentuk sinusoidal.

Jenis-jenis inverter secara umum meliputi:

• Square Wave Inverter (Gelombang Kotak) – Paling sederhana, cocok untuk beban resistif.
• Modified Sine Wave Inverter (Gelombang Sinus Modifikasi) – Lebih efisien, dapat digunakan untuk peralatan umum.
• Pure Sine Wave Inverter (Gelombang Sinus Murni) – Kualitas daya terbaik, cocok untuk semua jenis beban termasuk elektronik sensitif.

Komponen Utama Rancang Bangun Inverter Sederhana

Rancang bangun inverter sederhana dapat dilakukan dengan menggunakan beberapa komponen dasar yang mudah didapat di pasaran, antara lain:

Sumber DC (Panel Surya dan Baterai)

Panel surya berfungsi menghasilkan energi listrik dari cahaya matahari, sementara baterai berperan sebagai penyimpan energi untuk menjaga kestabilan output.

Rangkaian Osilator

Menghasilkan sinyal gelombang persegi atau PWM yang menjadi dasar pembentukan gelombang AC. Umumnya menggunakan IC seperti NE555 atau mikrokontroler sederhana seperti Arduino.

Transistor Daya / MOSFET

Komponen utama sebagai saklar elektronik yang mengubah arah arus DC sesuai sinyal osilator.

Transformator Step-Up

Meningkatkan tegangan DC hasil switching menjadi tegangan AC 220V.

Filter LC (Low Pass Filter)

Berfungsi untuk menyaring gelombang persegi agar output lebih mendekati bentuk sinusoidal dan aman bagi peralatan listrik.

Rangkaian Proteksi

Meliputi fuse, diode proteksi, dan sensor suhu untuk menghindari kerusakan akibat beban lebih atau korsleting.

Tahapan Perancangan dan Pengujian

Dalam proses rancang bangun inverter tenaga surya sederhana, tahapan yang dilakukan meliputi:

Perancangan Skematik dan Simulasi

Menggunakan perangkat lunak seperti Proteus atau Multisim untuk memastikan setiap komponen bekerja sesuai fungsi.

Perakitan Rangkaian pada Breadboard atau PCB

Semua komponen disusun sesuai desain rangkaian dengan memperhatikan nilai tegangan dan arus kerja.

Uji Coba Awal (No Load Test)

Dilakukan tanpa beban untuk memeriksa kestabilan frekuensi dan bentuk gelombang output.

Uji Beban (Load Test)

Menghubungkan inverter ke beban seperti lampu, kipas, atau perangkat elektronik untuk mengevaluasi efisiensi dan daya output.

Analisis Efisiensi

Efisiensi inverter dihitung dengan rumus:

η=PoutputPinput×100%


Umumnya, inverter sederhana memiliki efisiensi antara 75–90%, tergantung jenis komponen dan kualitas rangkaian.

Manfaat dan Aplikasi

Rancang bangun inverter sederhana memiliki berbagai manfaat, antara lain:

• Sebagai media pembelajaran praktis bagi mahasiswa teknik elektro dan energi terbarukan.
• Solusi hemat energi untuk sistem tenaga surya rumah tangga di daerah terpencil.
• Cadangan daya (backup) saat listrik PLN padam.
• Penerapan skala kecil untuk penerangan jalan tenaga surya atau pompa air DC-AC.

Kesimpulan

Rancang bangun inverter sederhana untuk sistem tenaga surya merupakan langkah strategis dalam mendukung implementasi energi terbarukan di masyarakat. Dengan pemahaman prinsip dasar konversi DC ke AC, pemilihan komponen yang tepat, serta desain rangkaian efisien, inverter dapat bekerja secara handal dan hemat energi.

Teknologi ini tidak hanya memberikan manfaat bagi pembelajaran teknis, tetapi juga berkontribusi langsung terhadap pengurangan emisi karbon dan peningkatan kemandirian energi nasional. Dengan inovasi yang terus berkembang, inverter buatan lokal berpotensi menjadi solusi berkelanjutan dalam sistem energi surya.
