Timah solder adalah kawat logam paduan yang berguna untuk bahan penyambung komponen elektronika dan kabel dalam penyolderan. Benda ini memiliki diameter kecil antara 0,4 mm sampai 0,8 mm.

Pemakaian timah solder dengan dilelehkan dengan mata solder. Dalam kondisi leleh, timah ditempelkan pada komponen elektronika agar tersambung dengan kabel maupun PCB.

Dalam penggunaannya di industri, ada dua jenis timah solder yang paling sering dipakai yaitu timah solder timbal dan timah solder bebas timbal. Solder bebas timbal diminati karena kinerjanya namun berdampak buruk bagi sistem pernafasan. Sementara solder bebas timbal menjadi solusi masalah kesehatan dan lingkungan.

Timah solder timbal dan bebas timbal akan sering ditemukan dalam kasus penyolderan. Pemilihan timah solder jadi pertimbangan sebelum memulai pekerjaan komponen elektronika.

Dalam ulasan ini, Anak Teknik Indonesia memaparkan perbedaan timah solder timbal dan timah bebas timbal.

Perbedaan Timah Solder 60/40 dan Lead Free

Timah solder timbal biasa disebut sebagai timah solder 60/40 karena terdiri dari campuran logam timah (Sn) 60% dan timbal (Pb) 40%.

Timah solder bebas timbal tidak mengandung timbal. Komposisi material terdiri dari campuran timah (Sn), perak (Ag), dan tembaga (Cu) sesua standar RoHs.

Karakteristik fisik

Mengenali perbedaan timah solder timbal dan bebas timbal dapat melalui karakteristik. Timah solder 60/40 akan mengkilap ketika mendapatkan pantulan cahaya. Sedangkan timah solder bebas timbal terlihat lebih kusam.

Pantulan cahaya timah solder 60/40 muncul dari sifat reflektif pada timah. Struktur butiran kristal timah 60% yang halus memberikan efek berkilau.

Timah solder bebas timbal lebih kusam karena struktur butiran kristalnya lebih kasar daripada timah solder 60/40.

Titik leleh

Timah solder 60/40 memiliki titik leleh pada suhu 183-187  ºC. Timah solder tanpa timbal meleleh pada suhu 217 ºC. Dapat dikatakan, timah solder 60/40 lebih cepat meleleh daripada timah solder tanpa timbal.

Penyebab timah solder 60/40 lebih cepat meleleh karena mengandung sedikit timah. Jika kandungan timah pada solder lebih banyak, maka semakin tinggi titik leburnya.

Perlu diketahui, timbal mempengaruhi kemampuan tingkat leleh timah solder. Cepatnya titik lebur membuat timah solder 60/40 banyak digunakan dalam pekerjaan menyolder. Bagaimana dengan timah solder bebas timbal?

Timah solder bebas timbal memberi kualitas timah karena titik lelehnya tinggi. Suhu kerja yang lebih tinggi menghasilkan tekanan pada komponen, yang dapat membuat komponen dengan dielektrik rendah rentan kegagalan.

Komponen elektronika yang sensitif dengan suhu tinggi cocok memakai timah solder bebas timbal. Suhu.tinggi berarti timah solder cepat teroksidasi.

Daya tahan

Kandungan timbal pada timah solder 60/40 memberi elastisitas untuk membantu sambungan solder menyerap energi mekanik dari sumber panas. Kemampuan ini menghasilkan ketahanan lelah yang lebih tinggi.

Timah solder bebas timbal punya ketahanan sebesar 17,28 HV. Nilai ini jauh lebih besar daripada solder 60/40 dengan nilai kekerasan 16,88 HV. Walau lebih keras, timah solder tanpa timbal lebih rapuh dan sulit meleleh.

Tegangan termal

Timah solder 60/40 bekerja dengan suhu lebih rendah, memiliki tegangan termal lebih rendah, dan ampuh menyerap regangan. Membuatnya aman untuk penyolderan komponen elektronik yang sensitif dengan panas.

Nilai tegangan termal timah solder bebas timbal dipengaruhi dari selisih suhu, sambungan, dan selisih koefisien muai panas. Timah solder bebas timbal memiliki nilai kekuatan tarik lebih dari 9000 psi, tegangan geser sebesar 16 MPA sampai 24 MPa.

Timah solder bebas timbal banyak diminati industri karena membutuhkan profil menghindari cacat (defect) walaupun membutuhkan mekanisme pendinginan yang baik.

Penggunaan

Timah solder 60/40 seringkali digunakan dalam penyolderan seperti memperbaiki komponen sampai pecinta elektronik. Ideal untuk pemakaian produksi skala kecil.

Timah bebas solder wajib dipakai untuk penyolderan skala industri yang memakai standar RoHS. Pengerjaan skala industri mengharuskan memproduksi komponen elektronika dengan keamanan dan ketahanan tingkat tinggi.

Kesimpulan



Dapatkan Timah Solder Mechanic M60 di Anak Teknik Indonesia

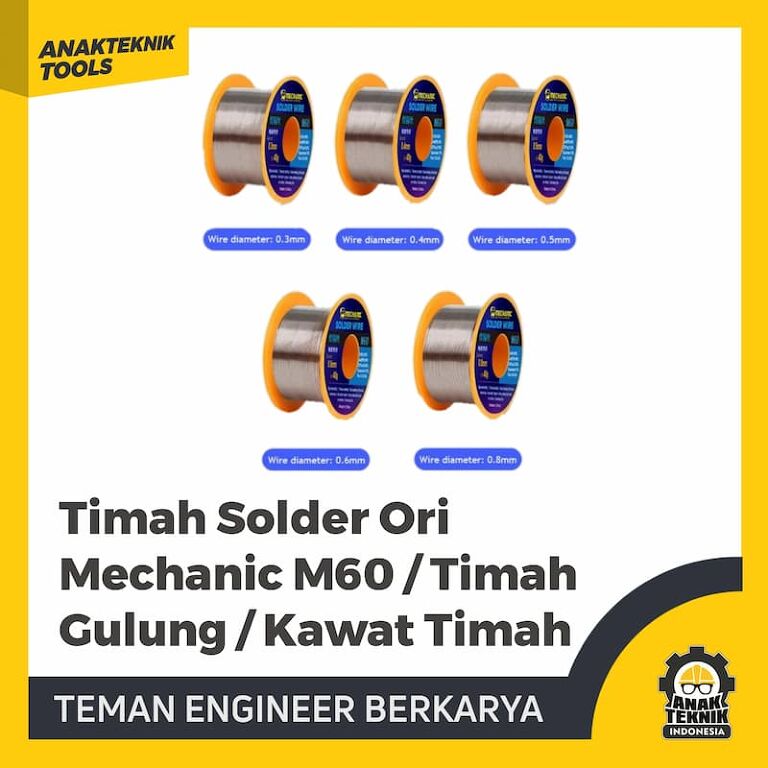

Timah solder Mechanic M60 memiliki komposisi 60% timah dan 40% timbal untuk perbaikan benda elektronik dan penyolderan komponen elektronika pada PCB. Sambungan kuat, minim residu, dan gampang meleleh sebagai solusi solder menyolder.

Tersedia timah solder dengan diameter 0,3mm - 0,8mm. Hubungi Anak Teknik Indonesia untuk pemesanan Timah Solder Mechanic M60.
