Bagi kamu yang baru saja belajar tentang dunia elektronika, melihat komponen seperti resistor dengan melihat garis warna-warni dibadan komponen resistor tentu terasa membingungkan. Namun, jika kita lihat mungkin terlihat seperti hiasan, tetapi hal tersebut bukan hiasan yang hanya sembarangan ditaruh warnanya. Warna tersebut merupakan kode khusus untuk memnunjukkan nilai hambatan dan tingkat toleransinya.

Namun sebelum kita membahas cara membaca nilai resistor, tentunya kita harus memahami yang mudah dulu yaitu bagaimana membaca nilai 4 gelang warna pada resistor. Yuk simak pembahasan dibawah ini!

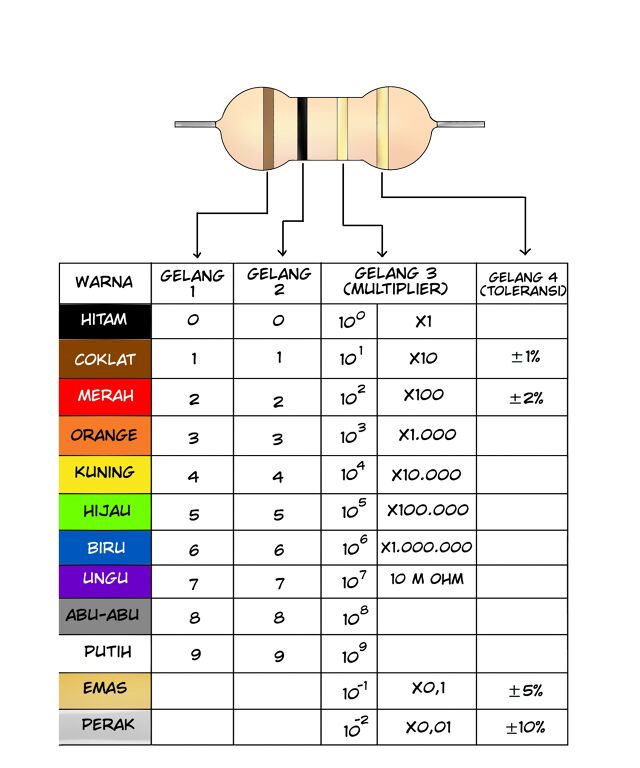

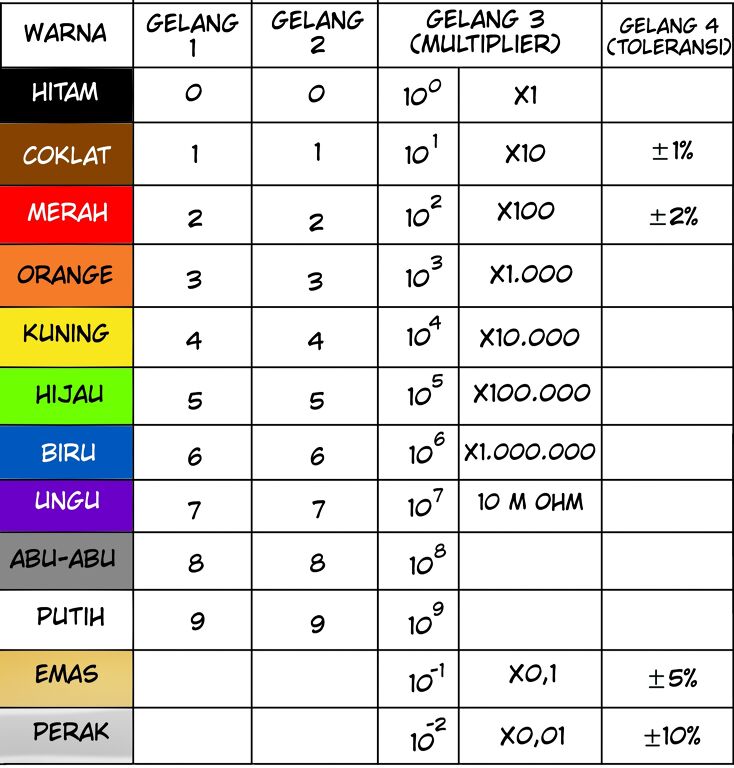

Tabel Warna Resistor

Sebelum mulai melangkah untuk bagaimana cara membaca kode warna resistor, tentu saja kita harus memahami dulu kode warna resistor

Dari tabel tersebut bis akita lihat warna dan terdapat gelang 1 sampai gelang 4, mari kita pahami bagaimana cara membacanya:

Gelang 1: gelang pertama yaitu menunjukkan angka pertama saat membaca nilai resistor.

Gelang 2: menunjukkan angka kedua.

Gelang 3: yaitu menunjukkan faktor pengali

Gelang 4: menunjukkan nilai toleransi

Contoh Menghitung Nilai Resistor 1 Ohm

Sumber: (belajaritupentinguntukwawasanmu.blogspot.com/Olivia)

Pada gambar tersebut bisa kita lihat pada contoh resistor 1 Ohm (Ω)

Untuk membaca kode resistor, kita lihat dahulu kode warna resistor 1 Ohm yaitu Coklat-Hitam-Emas-Emas.

Gelang 1 (coklat): 1

Gelang 2 (hitam): 0

Digabungkan saja antara warna coklat (1) + Hitam (0) = 10

Gelang 3 (emas): pengali x 0,1

Lalu hitung nilai resistor yaitu 10 x 0,1 = 1 Ohm toleransi ±5%

Gelang 4 (emas): yaitu toleransi ±5%

Untuk menghitung nilai toleransinya ±5% yaitu didapat

Nilai toleransi = 1 Ohm x 5% = 0,05 Ω

Kemudian bisa didapat nilai minimum dan maksimum:

Nilai minimum = 1 Ohm – 0,05 Ohm = 0,95 Ω

Nilai maksimum = 1 Ohm + 0,05 Ohm = 1,05 Ω

Maka nilai yang diperbolehkan adalah antara 0,95 Ohm sampai 1,05 Ohm. Karena nilai resistor itu bisa saja tidak 100% presisi saat kita ukur dengan multimeter, sehingga dikasih batas toleransi 5%  meski ada perbedaan sedikit ketika diukur tetapi resistor tersebut masih dianggap bagus.

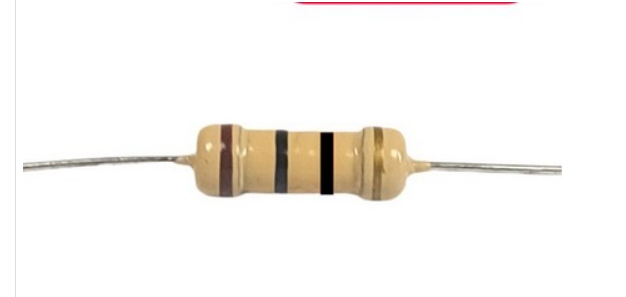

Contoh Menghitung Nilai Resistor 10 Ohm

Sumber: (Olivia, 2026)

Sumber Foto: (Birolistrik.com/Dedy Fermana)

Dari gambar resistor tersebut menunjukkan 4 gelang pada resistor 10 Ohm yaitu Coklat-Hitam-Hitam-Emas.

Gelang 1 (coklat): 1

Gelang 2 (hitam): 0

Digabungkan saja antara warna coklat (1) + Hitam (0) = 10

Gelang 3 (hitam): pengali x1

Lalu hitung nilai resistor yaitu 10 x 1 = 10 Ohm toleransi ±5%

Gelang 4 (emas): yaitu toleransi ±5%

Untuk menghitung nilai toleransinya ±5% yaitu didapat

Nilai toleransi = 10 Ohm x 5% = 0,5 Ω

Kemudian bisa didapat nilai minimum dan maksimum:

Nilai minimum = 10 Ohm – 0,5 Ohm = 9,5 Ω

Nilai maksimum = 10 Ohm + 0,5 Ohm = 10,5 Ω

Maka nilai yang diperbolehkan adalah antara 9,5 Ohm sampai 10,5 Ohm

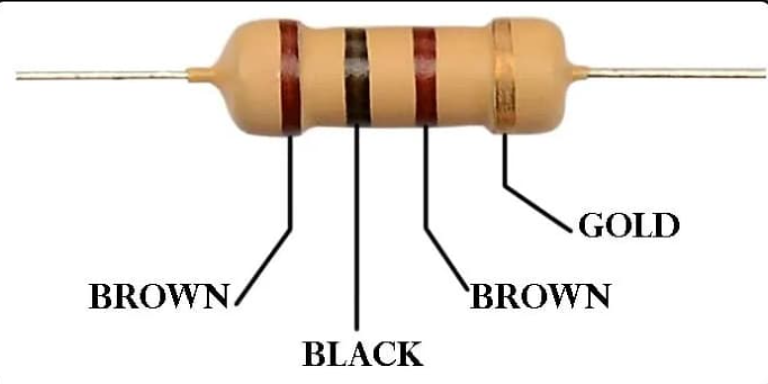

Contoh Menghitung Nilai Resistor 100 Ohm

Sumber: (Olivia, 2026)

Sumber: (IC-Componen.com)

Dari gambar resistor tersebut menunjukkan 4 gelang pada resistor 100 Ohm yaitu Coklat-Hitam-Coklat-Emas.

Gelang 1 (coklat): 1

Gelang 2 (hitam): 0

Digabungkan saja antara warna coklat (1) + Hitam (0) = 10

Gelang 3 (coklat): pengali x10

Lalu hitung nilai resistor yaitu 10 x 10 = 100 Ohm dengan toleransi ±5%

Gelang 4 (emas): yaitu toleransi ±5%

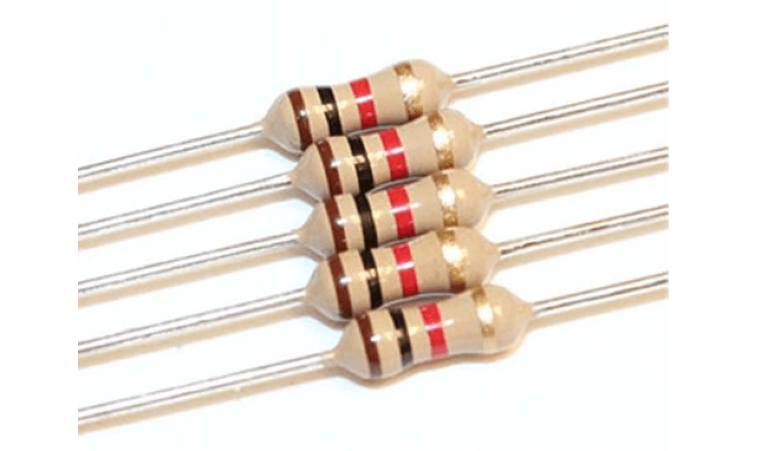

Contoh Menghitung Nilai Resistor 1k Ohm

Sumber: (Olivia, 2026)

Sumber: (allelcoelec.com/Allelco)

Dari gambar resistor tersebut menunjukkan 4 gelang pada resistor 1k Ohm yaitu Coklat-Hitam-Merah-Emas.

Gelang 1 (coklat): 1

Gelang 2 (hitam): 0

Digabungkan saja antara warna coklat (1) + Hitam (0) = 10

Gelang 3 (merah): pengali x100

Lalu hitung nilai resistor yaitu 10 x 100 = 1.000 Ohm atau 1kΩ dengan toleransi ±5%

Gelang 4 (emas): yaitu toleransi ±5%

Berikut dari penjelasan diatas, semoga bermanfaat.
