Ketika belajar Teknik Ketenagalistrikan, kita sering menemukan istilah cos phi (cos φ). Angka ini biasanya muncul pada nameplate motor listrik, panel listrik, transformator, maupun perhitungan daya tiga fase.

Namun, apa sebenarnya arti cos phi?

Mengapa ada instalasi listrik yang memiliki cos phi 0,95, sementara yang lain hanya 0,70? Apakah semakin besar cos phi berarti semakin bagus? Dan apa hubungannya dengan daya aktif, daya reaktif, serta kapasitor bank?

Memahami cos phi sangat penting karena faktor daya berhubungan langsung dengan efisiensi pemanfaatan sistem listrik.

Apa Itu Cos Phi?

Cos phi atau cos φ adalah istilah yang digunakan untuk menyatakan faktor daya (power factor) pada sistem AC.

Secara sederhana, faktor daya menunjukkan seberapa efektif daya listrik yang disalurkan digunakan menjadi daya aktif.

Dalam segitiga daya terdapat tiga jenis daya:

• Daya aktif (P) dalam watt atau kW
• Daya reaktif (Q) dalam VAR atau kVAR
• Daya semu (S) dalam VA atau kVA

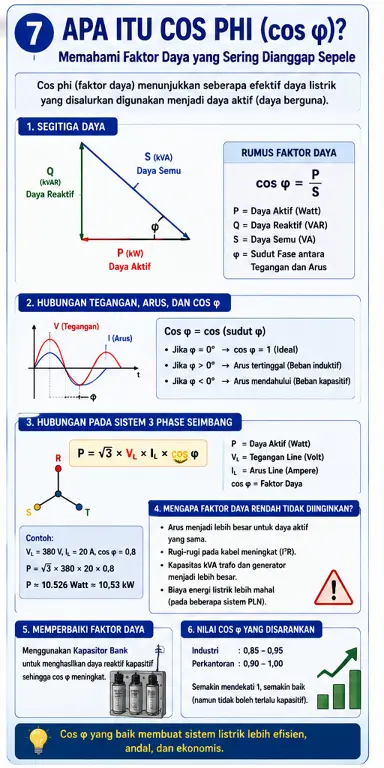

Hubungannya dapat digambarkan sebagai segitiga daya.

Rumus faktor daya adalah:

cos φ = P / S

Keterangan:

P = daya aktif

S = daya semu

Misalnya suatu beban mempunyai daya aktif 8 kW dan daya semu 10 kVA.

Maka:

cos φ = 8 / 10

cos φ = 0,8

Artinya faktor daya beban tersebut adalah 0,8.

Mengapa Ada Sudut Phi?

Pada sistem AC, terutama pada beban induktif seperti motor dan transformator, arus dan tegangan tidak selalu berada pada fase yang sama.

Terdapat pergeseran sudut antara tegangan dan arus yang disebut sudut fase atau φ (phi).

Semakin besar pergeseran tersebut, faktor daya dapat semakin rendah.

Jika tegangan dan arus berada dalam fase yang sama, secara ideal:

φ = 0°

sehingga:

cos 0° = 1

Faktor daya mendekati 1 berarti pemanfaatan daya semakin efektif.

Hubungan Cos Phi dengan Motor Listrik

Motor induksi merupakan salah satu contoh beban yang memiliki komponen induktif.

Motor membutuhkan daya aktif untuk menghasilkan kerja mekanis, tetapi juga membutuhkan daya reaktif untuk membentuk medan magnet.

Akibatnya, arus motor dapat tertinggal terhadap tegangan.

Inilah salah satu alasan motor listrik memiliki faktor daya yang tidak selalu sama dengan 1.

Pada nameplate motor mungkin kita menemukan informasi seperti:

Power factor = 0,82

atau:

cos φ = 0,85

Nilai tersebut menunjukkan karakteristik faktor daya motor pada kondisi tertentu.

Nilai aktual dapat berubah tergantung kondisi operasi dan pembebanan motor.

Apa Hubungan Cos Phi dengan Daya Aktif?

Pada sistem satu fase, secara sederhana:

P = V × I × cos φ

Sedangkan pada sistem tiga fase seimbang:

P = √3 × VL × IL × cos φ

Misalnya sebuah beban tiga fase menggunakan tegangan 380 V, arus 20 A, dan faktor daya 0,8.

Maka:

P = √3 × 380 × 20 × 0,8

P ≈ 10.526 W

atau sekitar:

10,53 kW

Jika faktor daya lebih rendah, misalnya 0,6, maka untuk tegangan dan arus yang sama daya aktif yang diperoleh menjadi lebih kecil.

Mengapa Faktor Daya Rendah Tidak Diinginkan?

Faktor daya rendah dapat menyebabkan kebutuhan arus lebih besar untuk menghasilkan daya aktif tertentu.

Misalnya dua beban sama-sama membutuhkan daya aktif 10 kW.

Beban pertama memiliki faktor daya:

cos φ = 1

Beban kedua:

cos φ = 0,7

Beban dengan faktor daya 0,7 membutuhkan daya semu lebih besar.

Karena:

S = P / cos φ

maka:

Untuk cos φ = 1:

S = 10 / 1 = 10 kVA

Untuk cos φ = 0,7:

S = 10 / 0,7 ≈ 14,29 kVA

Artinya sistem kedua membutuhkan kapasitas VA yang lebih besar.

Arus juga meningkat sehingga rugi-rugi penghantar yang berkaitan dengan I²R dapat meningkat.

Apakah Cos Phi Harus Selalu 1?

Secara teori, faktor daya 1 memang menunjukkan kondisi ideal untuk beban yang seluruh dayanya aktif. Namun dalam sistem nyata terdapat banyak beban induktif dan elektronik.

Yang penting adalah mendapatkan faktor daya yang sesuai dan menghindari kondisi faktor daya yang terlalu rendah.

Dalam instalasi industri, perbaikan faktor daya dapat dilakukan menggunakan kapasitor bank atau teknologi kompensasi daya reaktif lainnya sesuai karakteristik sistem.

Hubungan Cos Phi dengan Kapasitor Bank

Kapasitor bank menghasilkan daya reaktif kapasitif yang dapat membantu mengompensasi daya reaktif induktif.

Jika sebuah pabrik memiliki banyak motor induksi, kebutuhan daya reaktif dapat cukup besar.

Kapasitor bank dapat dipasang untuk membantu memperbaiki faktor daya.

Namun kapasitas kapasitor tidak boleh dipilih sembarangan.

Jika kapasitor terlalu besar, sistem dapat mengalami overcompensation sehingga faktor daya menjadi terlalu kapasitif.

Selain itu, jika sistem memiliki harmonisa yang tinggi, pemasangan kapasitor perlu dianalisis dengan hati-hati.

Apakah Cos Phi Sama dengan Efisiensi?

Ini kesalahan yang sering terjadi.

Faktor daya dan efisiensi adalah dua hal berbeda.

Faktor daya berkaitan dengan hubungan antara daya aktif dan daya semu.

Sementara efisiensi membandingkan daya keluaran terhadap daya masukan.

Misalnya sebuah motor memiliki efisiensi 90% dan faktor daya 0,85.

Kedua angka tersebut mempunyai arti berbeda.

Jadi:

Cos φ ≠ efisiensi

Kesimpulan

Cos phi atau faktor daya merupakan salah satu parameter penting dalam sistem listrik AC.

Faktor daya menunjukkan hubungan antara daya aktif dan daya semu:

cos φ = P/S

Semakin rendah faktor daya, semakin besar daya semu dan arus yang diperlukan untuk memenuhi kebutuhan daya aktif tertentu.

Pada instalasi industri dengan banyak motor dan beban induktif, perbaikan faktor daya dapat dilakukan menggunakan kapasitor bank atau sistem kompensasi lainnya.

Bagi siswa Teknik Ketenagalistrikan, memahami cos phi merupakan dasar penting untuk mempelajari daya listrik, kapasitor bank, motor listrik, sistem tiga fase, kualitas daya, dan efisiensi sistem tenaga.

Jadi, ketika melihat angka cos φ = 0,8 atau 0,9 pada nameplate peralatan listrik, jangan menganggapnya hanya angka tambahan. Angka tersebut memberikan informasi penting tentang karakteristik beban listrik.
