Sektor industri merupakan pengguna energi listrik terbesar di berbagai negara, termasuk Indonesia. Dalam sistem kelistrikan industri, sebagian besar peralatan seperti motor induksi, transformator, dan sistem kontrol otomatis bersifat induktif, yang menyebabkan timbulnya daya reaktif di jaringan listrik. Daya reaktif ini tidak melakukan kerja nyata, namun tetap membebani sistem distribusi dan menurunkan efisiensi keseluruhan.

Untuk mengatasi permasalahan tersebut, diterapkan kapasitor bank sebagai salah satu solusi teknis yang efektif. Kapasitor bank berfungsi sebagai kompensator daya reaktif, sehingga faktor daya (power factor) sistem dapat diperbaiki, rugi daya berkurang, serta beban pada jaringan menjadi lebih efisien.

Konsep Dasar Daya Reaktif dan Faktor Daya

Dalam sistem tenaga listrik, total daya terdiri atas tiga komponen utama:

• Daya Aktif (P) → daya yang digunakan untuk kerja nyata (satuan kW)
• Daya Reaktif (Q) → daya yang digunakan untuk membangkitkan medan magnet (satuan kVAR)
• Daya Semu (S) → kombinasi keduanya (satuan kVA)

Hubungan antara ketiga daya tersebut digambarkan melalui persamaan segitiga daya:

S2=P2+Q2


Faktor daya (cos φ) menunjukkan efisiensi penggunaan daya listrik dan didefinisikan sebagai:

Faktor Daya (cos φ)=PS


Nilai faktor daya yang rendah menunjukkan adanya kelebihan daya reaktif, yang menyebabkan arus listrik meningkat, tegangan turun, dan kerugian energi (losses) di sistem distribusi.

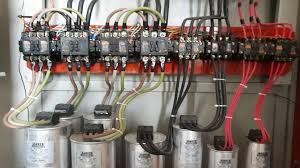

Peran Kapasitor Bank dalam Sistem Industri

Kapasitor bank berfungsi untuk menghasilkan daya reaktif kapasitif (–Q) yang dapat mengimbangi daya reaktif induktif (+Q) dari beban industri. Dengan demikian, kapasitor bank membantu menurunkan arus total sistem dan meningkatkan faktor daya mendekati 1.

Beberapa manfaat utama penggunaan kapasitor bank di lingkungan industri adalah:

Perbaikan Faktor Daya

Dengan faktor daya mendekati 1, industri dapat menghindari denda dari PLN akibat rendahnya faktor daya di bawah batas standar (biasanya 0,85).

Penurunan Rugi Daya

Arus total sistem berkurang sehingga rugi daya pada penghantar (I²R losses) menjadi lebih kecil.

Peningkatan Kapasitas Sistem

Dengan arus lebih kecil, transformator dan kabel distribusi dapat digunakan lebih efisien tanpa perlu penambahan kapasitas.

Peningkatan Efisiensi Energi dan Keandalan Sistem

Tegangan lebih stabil dan kualitas daya meningkat, yang berdampak pada umur peralatan listrik lebih panjang.

Jenis dan Konfigurasi Kapasitor Bank

Secara umum, kapasitor bank dapat diklasifikasikan menjadi beberapa jenis berdasarkan sistem pengendalian dan penggunaannya, yaitu:

Fixed Capacitor Bank

Dipasang secara permanen pada beban tetap seperti motor besar.

Automatic Capacitor Bank

Dilengkapi dengan sistem pengatur otomatis (automatic power factor controller) yang menghubungkan atau melepaskan kapasitor berdasarkan kebutuhan daya reaktif aktual.

Harmonic Filter Capacitor Bank

Dilengkapi dengan reaktor seri untuk menghindari resonansi akibat harmonisa, biasanya digunakan pada industri dengan peralatan elektronika daya (inverter, VFD, dan rectifier).

Kapasitor bank dapat dipasang secara sentral (pada panel utama) atau lokal (pada tiap beban motor) tergantung kebutuhan dan konfigurasi sistem industri.

Analisis Kinerja Penggunaan Kapasitor Bank

Evaluasi penggunaan kapasitor bank dilakukan untuk mengetahui efektivitas perbaikan faktor daya dan efisiensi energi. Beberapa parameter analisis yang digunakan adalah:

Perhitungan Kebutuhan Daya Reaktif (Q):

Qc=P(tan⁡φ1-tan⁡φ2)


Di mana:

1. • Qc: daya reaktif yang dikompensasi (kVAR)
   • φ1: sudut faktor daya sebelum perbaikan
   • φ2: sudut faktor daya yang diinginkan

• Perhitungan Penghematan Daya dan Biaya: Setelah perbaikan faktor daya, rugi daya menurun dan konsumsi energi aktif menjadi lebih efisien. Industri dapat menghemat biaya listrik hingga 5–15% tergantung kondisi beban dan sistem distribusi.
• Analisis Harmonik: Jika terdapat peralatan non-linear, analisis harmonisa perlu dilakukan untuk memastikan kapasitor bank tidak menimbulkan resonansi yang berbahaya.
• Pengujian Lapangan: Meliputi pengukuran arus, tegangan, faktor daya, dan suhu kapasitor menggunakan alat seperti power analyzer dan thermal camera.

Implementasi di Pabrik Manufaktur

Sebuah pabrik tekstil dengan daya aktif 500 kW memiliki faktor daya awal 0,75. Setelah dipasang kapasitor bank sebesar 250 kVAR, faktor daya meningkat menjadi 0,95.

• Sebelum perbaikan:

I1=P3×V×cos⁡φ1


• Setelah perbaikan:

I2=P3×V×cos⁡φ2


Hasil pengukuran menunjukkan penurunan arus sebesar 21%, rugi daya turun sekitar 35%, dan tagihan listrik berkurang secara signifikan karena terhindar dari penalti faktor daya rendah.

Kesimpulan

Penggunaan kapasitor bank di industri merupakan langkah strategis dalam upaya meningkatkan efisiensi energi listrik dan menekan biaya operasional. Dengan memperbaiki faktor daya, industri tidak hanya menghemat energi tetapi juga berkontribusi pada kestabilan sistem tenaga nasional.

Namun, dalam implementasinya perlu dilakukan analisis teknis menyeluruh, termasuk potensi harmonisa dan sistem proteksi, agar kapasitor bank beroperasi optimal tanpa menimbulkan gangguan tambahan pada jaringan.
